Herelink HD Video Transmission System V1.1 - HD Downlink und Fernsteuerung Set
inkl. MwSt. zzgl. Versandkosten
Versandkostenfreie Lieferung
innerhalb Deutschlands
Lagerartikel, ca. 1-3 Werktage
Lieferzeit innerhalb Deutschlands
- Artikel-Nr.: PM-6184
- Hersteller: Cubepilot
- Artikelname: HX4-06212
- EAN: 4250902360849
Bei dem Herelink System handelt es sich um eine Fernsteuerung und HD Liveübertragungsmöglichkeit in einem Gerät mit hoher Reichweite.
Es wird das 2,4Ghz Band genutzt und es können Reichweiten von bis zu 12km mit der EU Version erreicht werden.
Hier angeboten wird die aktuelle Version 1.1 (Auslieferung ab August 2022) welche über zahlreiche Verbesserungen verfügt:
- Die Helligkeit der Groundunit wurde von 600nit auf 1000nit erhöht
- Die Air Unit verfügt nun über einen Ethernet Port
- Die Air Unit verfügt nun über einen SD Kartenslot
Der im Modell verbaute Empfänger (Herelink Air Unit) verfügt über einen SBUS Ausgang und 2x HDMI Eingänge, sodass zwischen zwei Kameras umgeschaltet werden kann (eine Bild im Bild Funktion soll zukünftig folgen). In der neuen Version ist nun zusätzlich auch noch ein Ethernet Port enthalten.
Die Latenz der Übertragung beträgt lediglich ca. 110ms.
Der Herelink Controller (Fernsteuerung / Handgerät) verfügt über Wifi, sodass eine zukünftige Anbindung an weitere Geräte oder ein Livestream ins Netzwerk problemlos möglich ist
Der Herelink Controller basiert auf einer Android-Plattform. Als Software stehen QGroundControl (QGC), Solex und Missionplanner zur Verfügung und es sind alle Funktionen wie z.B. Wegpunkt-Planung, Telemetrieüberwachung, etc. möglich.
Das Herelink System ist kompatibel mit ArduPilot und lässt sich somit optimal in Verbindung mit einer Pixhawk 2.1 (Cube Orange) oder anderen Ardupilot Flightcontrollern (Pixhawk 4, Pixhawk 5, Pixhawk 6X, Durandal, ...) einsetzen.
Weitere Infos finden Sie auch in der Doku: Link

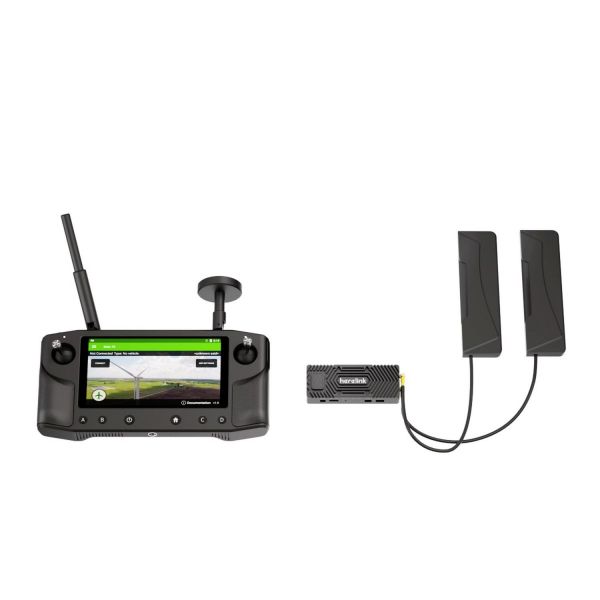

Es handelt sich um ein Komplettset bestehend aus Herelink Fernsteuerung (Ground Unit HX4-06211) und Empfängereinheit (Air Unit HX4-06210)
Lieferumfang dieses Sets:
HX4-06211 Herelink Controller Unit
1 x Herelink Controller Unit
2 x Herelink Controller Joystick
1 x Herelink Omni-directional Antenna
1 x Herelink Directional Antenna
1 x Herelink Set up tips card
HX4-06210 Herelink Air Unit
1 x Herelink Air Unit
1 x Herelink Mounting Plate
1 x Herelink Screw Set
1 x Herelink Silicone Ring Set
2 x Herelink Taoglas Antenna
1 x Herelink Fan
1 x Herelink Cable Set
1 x Herelink HDMI Cable
1 x Herelink Set up tips card
Technische Daten und weitere Informationen des Herelink Systems:
Airunit and Controller:
Processor
SoC – Pinecone S1
SOC
4 *Cortex A53, 2.2GHz / 4 * Cortex A53, 1.4GHz
GPU
4 Core, Mali-T860
SDR
A7 + DSP
Menory
Airunit LPDDR3 1GB | Controller LPDDR3 2GB
Storage
Airunit EMMC: 4GB|Controller EMMC?8G
Transmission Distance
FCC 20km | CE / SRRC / MIC 12km
Video Delay
110 ms
Image resolution
720p@30fps | 1080p@30/60fps
Frequency Band
2.4GHz ISM
Receive sensitivity
-99dBm@20MHz BW
Recovery
< 1s
Controller Daten:
Case Material
Plastic
Weight
Here Link : 536g
Size
217×106.5×31mm (not include external antennas and joy-sticks)
Screen
5.46 inch?1080P?16 million colors, capacitive touch screen
Screen brightness
Herelink 2 :1000nit
Audio
Built-in speaker × 1, built-in microphone × 2
Remoter
Hall affect gimbals with removable sticks x 2, scroll wheel × 1, bottom button × 6 with backlight, top button × 1 (right)
Wireless Communication
Bluetooth / WIFI / GPS / 2.4G map transmission ground
Indicator light
tricolour LED *2 (Up right and left corner)
Interface
MicroUSB × 1, Micro SD × 1 (supports maximum 64GB)
External Antenna
Directional antenna (5dBi) *1 detachable ?omnidirectional antenna(2dBi) *1 detachable
Build-in Antenna
built-in wifi antenna, built-in GPS antenna, external GPS antenna interface x 1
Power
Build-in 4950 mAh Lipo Battery
Charging
Support micro USB port 5v 2A current charging
Power Consumption
The average power consumption does not exceed 4W (only picture transmission work, medium screen brightness, WiFi off, GPS off)
Air Unit Daten:
Case Material
Aluminum Alloy
Weight(antenna included)
Herelink V2: 98g
Size
78.5×30×15mm
Signal Bandwidth
20MHz / 10MHz
Power Consumption
The average power consumption does not exceed 4W
Micro HDMI 1
Camera video signal input (Recommend)
Micro HDMI 2
Camera video signal input
Power Input
Recommended supply voltage ~7V: minimum 6V, maximum 12V and avoid sharing BEC with servos
UART Interface
3.3V UART
S.bus Interface
Dual RCout ?S.bus1 and S.bus2
Micro USB
Used for debugging and upgrading, support OTG mode**?no need external power for USB device?**
Buttom
Used for pairing and state reset
Indicator light 1 ?2
Used to indicate state for pairing and vedio transmission
MMCX antenna jack 1?2
Used for signal transmission and ground communication
SD Slot?only supported by Airunit 1.1?
For future usage
ETH Interface?only supported by Airunit 1.1?
Network protocol device access
Air Unit Schnitstellen:
Power:
| Pin # | Name | Description |
| 1 | Power | Power IN?7V - 12.6V max?3s Lipo supported? |
| 2 | GND | Ground pin |
UART:
| Pin # | Name | Description |
| 1 | RXD | RX of air module?3.3V TTL |
| 2 | TXD | TX of air module?3.3V TTL |
| 3 | GND | Ground pin |
S.bus:
| Pin # | Name | Description |
| 1 | S.bus out 1 | RX for control signal |
| 2 | GND | Ground pin |
| 3 | S.bus out 1 | RX for control signal |
| 4 | GND | Ground pin |
Ethernet:
| Pin # | Name | Description |
| 1 | TX+ | AUTO MDIX |
| 2 | TX- | AUTO MDIX |
| 3 | GND | Ground pin |
| 4 | RX+ | AUTO MDIX |
| 5 | RX- | AUTO MDIX |
