Herelink HD Video Transmission System V1.1 - Air Unit
inkl. MwSt. zzgl. Versandkosten
Versandkostenfreie Lieferung
innerhalb Deutschlands
Lieferzeit ca. 2 Wochen.
- Artikel-Nr.: PM-6186
- Hersteller: Cubepilot
- Artikelname: HX4-06210
- EAN: 4250902360863
Bei dem Herelink System handelt es sich um eine Fernsteuerung und HD Liveübertragungsmöglichkeit in einem Gerät mit hoher Reichweite.
Es wird das 2,4Ghz Band genutzt und es können Reichweiten von bis zu 12km mit der EU Version erreicht werden.
Hier angeboten wird die aktuelle Version 1.1 (Auslieferung ab August 2022) welche über zahlreiche Verbesserungen verfügt:
- Die Air Unit verfügt nun über einen Ethernet Port
- Die Air Unit verfügt nun über einen SD Kartenslot
Lieferumfang dieses Angebotes:

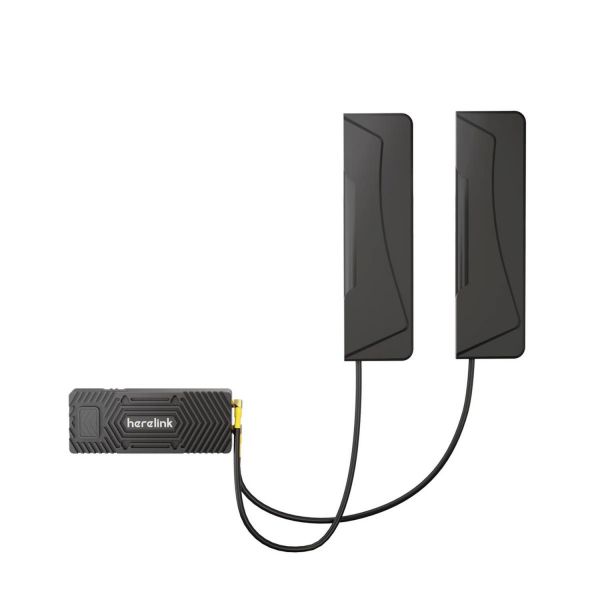

HX4-06210 Herelink Air Unit
1 x Herelink Air Unit
1 x Herelink Mounting Plate
1 x Herelink Screw Set
1 x Herelink Silicone Ring Set
2 x Herelink Taoglas Antenna
1 x Herelink Fan
1 x Herelink Cable Set
1 x Herelink HDMI Cable
1 x Herelink Set up tips card
Technische Daten und weitere Informationen des Herelink Systems:
Airunit:
Processor
SoC – Pinecone S1
SOC
4 *Cortex A53, 2.2GHz / 4 * Cortex A53, 1.4GHz
GPU
4 Core, Mali-T860
SDR
A7 + DSP
Menory
Airunit LPDDR3 1GB | Controller LPDDR3 2GB
Storage
Airunit EMMC: 4GB|Controller EMMC?8G
Transmission Distance
FCC 20km | CE / SRRC / MIC 12km
Video Delay
110 ms
Image resolution
720p@30fps | 1080p@30/60fps
Frequency Band
2.4GHz ISM
Receive sensitivity
-99dBm@20MHz BW
Recovery
< 1s
Air Unit Daten:
Case Material
Aluminum Alloy
Weight(antenna included)
Herelink V2: 98g
Size
78.5×30×15mm
Signal Bandwidth
20MHz / 10MHz
Power Consumption
The average power consumption does not exceed 4W
Micro HDMI 1
Camera video signal input (Recommend)
Micro HDMI 2
Camera video signal input
Power Input
Recommended supply voltage ~7V: minimum 6V, maximum 12V and avoid sharing BEC with servos
UART Interface
3.3V UART
S.bus Interface
Dual RCout ?S.bus1 and S.bus2
Micro USB
Used for debugging and upgrading, support OTG mode**?no need external power for USB device?**
Buttom
Used for pairing and state reset
Indicator light 1 ?2
Used to indicate state for pairing and vedio transmission
MMCX antenna jack 1?2
Used for signal transmission and ground communication
SD Slot?only supported by Airunit 1.1?
For future usage
ETH Interface?only supported by Airunit 1.1?
Network protocol device access
Air Unit Schnitstellen:
Power:
| Pin # | Name | Description |
| 1 | Power | Power IN?7V - 12.6V max?3s Lipo supported? |
| 2 | GND | Ground pin |
UART:
| Pin # | Name | Description |
| 1 | RXD | RX of air module?3.3V TTL |
| 2 | TXD | TX of air module?3.3V TTL |
| 3 | GND | Ground pin |
S.bus:
| Pin # | Name | Description |
| 1 | S.bus out 1 | RX for control signal |
| 2 | GND | Ground pin |
| 3 | S.bus out 1 | RX for control signal |
| 4 | GND | Ground pin |
Ethernet:
| Pin # | Name | Description |
| 1 | TX+ | AUTO MDIX |
| 2 | TX- | AUTO MDIX |
| 3 | GND | Ground pin |
| 4 | RX+ | AUTO MDIX |
| 5 | RX- | AUTO MDIX |
