Mauch 017 - PL 4-6S BEC / 2x 5.3V-3A + 1x 12V-3A mit CFK Abdeckung

Mauch 017 - PL 4-6S BEC / 2x 5.3V-3A + 1x 12V-3A mit CFK Abdeckung

Es handelt sich um ein sehr hochwertiges BEC aus der Mauch PL Serie (Premium Line )zur Nutzung mit einer Pixhawk Flugsteuerung (Pixhawk 2.1 / The Cube, ...).

Input 4-6S LiPo / max. 28V.

Output 2x 5.35V / 3A  + 1x 12.0V / 3A -> +/- 0.05V –> Ripple 10mV (0.2%) at 1.5A.

Inkl. LDO power supply (+5.00V +/- 0.03V) für das Sensor Board aus der PL-xxx Reihe / PL- Sensor Hub X2

Verpolschutz für die Eingangsspanung sowie TDK Eingangs und Ausgangs Kondensatoren um eine Beschädigung des UBECs durch Voltage Spikes zu verhindern.

Blaue Power "ON' LED (3x)

Gegenüber dem Mauch 015 bietet dieses Modul 2x 5,35V BECs und somit die Möglichkeit den Flightcontroller redundant mit Spannung zu versorgen. Das Backup Kabel (Mauch 050) für die Pixhawk 2.1 ist im Lieferumfang direkt mit enthalten.

Zudem steht eine 12V Spannungsversorgung (3A) für z.B. Gimbals oder weiteres Zubehör zur Verfügung.

Achtung! : Das BEC wird OHNE Anschlusskabel zum Flightcontroller geliefert, bitte bestellen Sie eines der folgenden Kabel passend zu Ihrem FC mit:

Mauch 041: DF13-6p -> Pixhawk 1 / APM... etc.

Mauch 042: Molex Clik-Mate 2.0 - 6p -> Pixhawk 2.1

Mauch 043: JST-GH-6p -> Pixhawk 3... etc

Gerne stellen wir Ihnen auch die für Ihre Anwendung passende Kombination aus Sensor Board, BEC und Zubehör aus der Mauch Linie zusammen. Kontaktieren Sie hierzu einfach unseren Kundenservice.

Installation:

Bitte verbinden Sie das Minus Kabel (schwarz) des PL - BECs direkt mit dem Akku (kurze Kabelwege), da dies den Referenzpunkt für die Spannungsmessung bildet.

Das Pluskabel (rot) kann an einem PDB verlötet werden.

Technische Daten:

• Abmessungen und Gewicht (ohne CFK Abdeckung): 32 x 50 x 7 mm / 19g
• Abmessungen und Gewicht (mit CFK Abdeckung): 34 x 52 x 10 mm / 24g
•

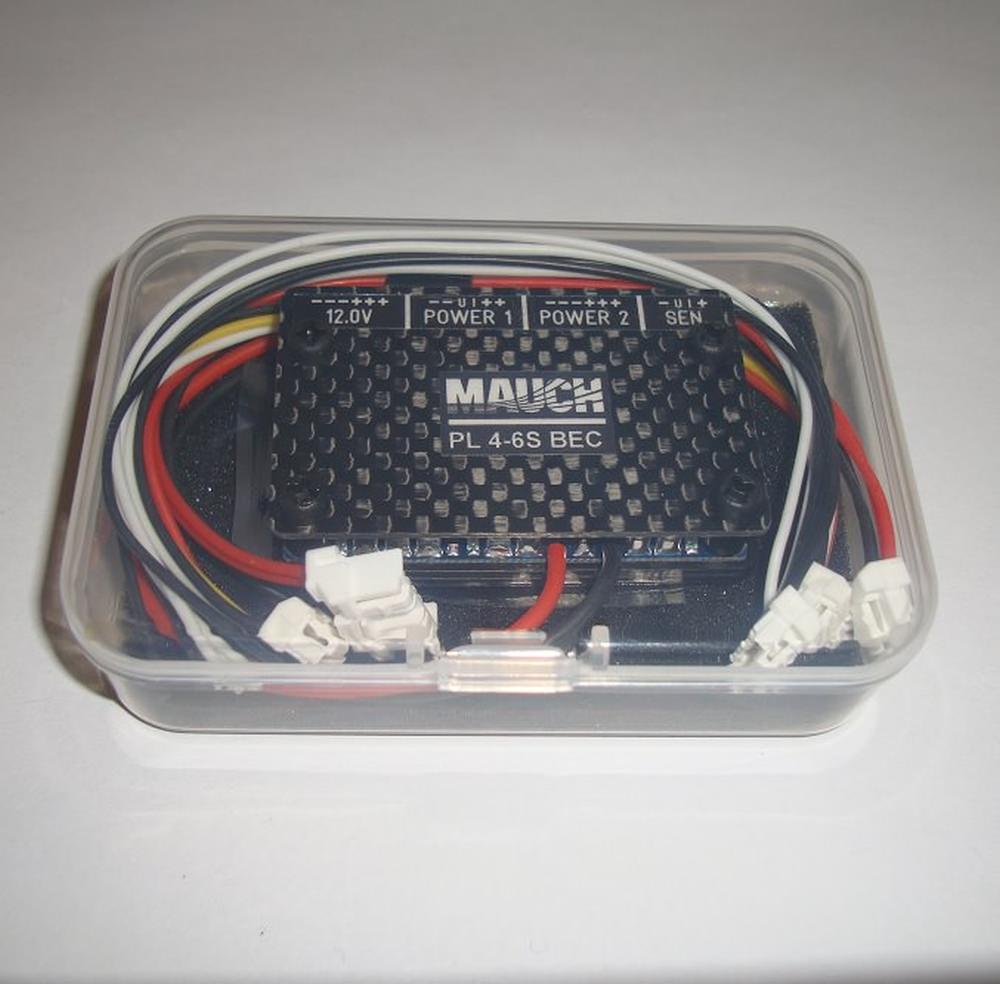

Lieferumfang:

• 1x PL-4-6S BEC
• 1x CFK Abdeckung
• 1x Sensor Kabel - Molex Clik-Mate 4p / L = 150mm
• 1x Backup cable (050) for Pixhawk 2.1 / Molex Clik-Mate 2.0-6p / L = 150mm
• 1x 12.0V output cable one site Molex Clik-Mate 1.25mm-4p, the other site open. / L = 150mm
