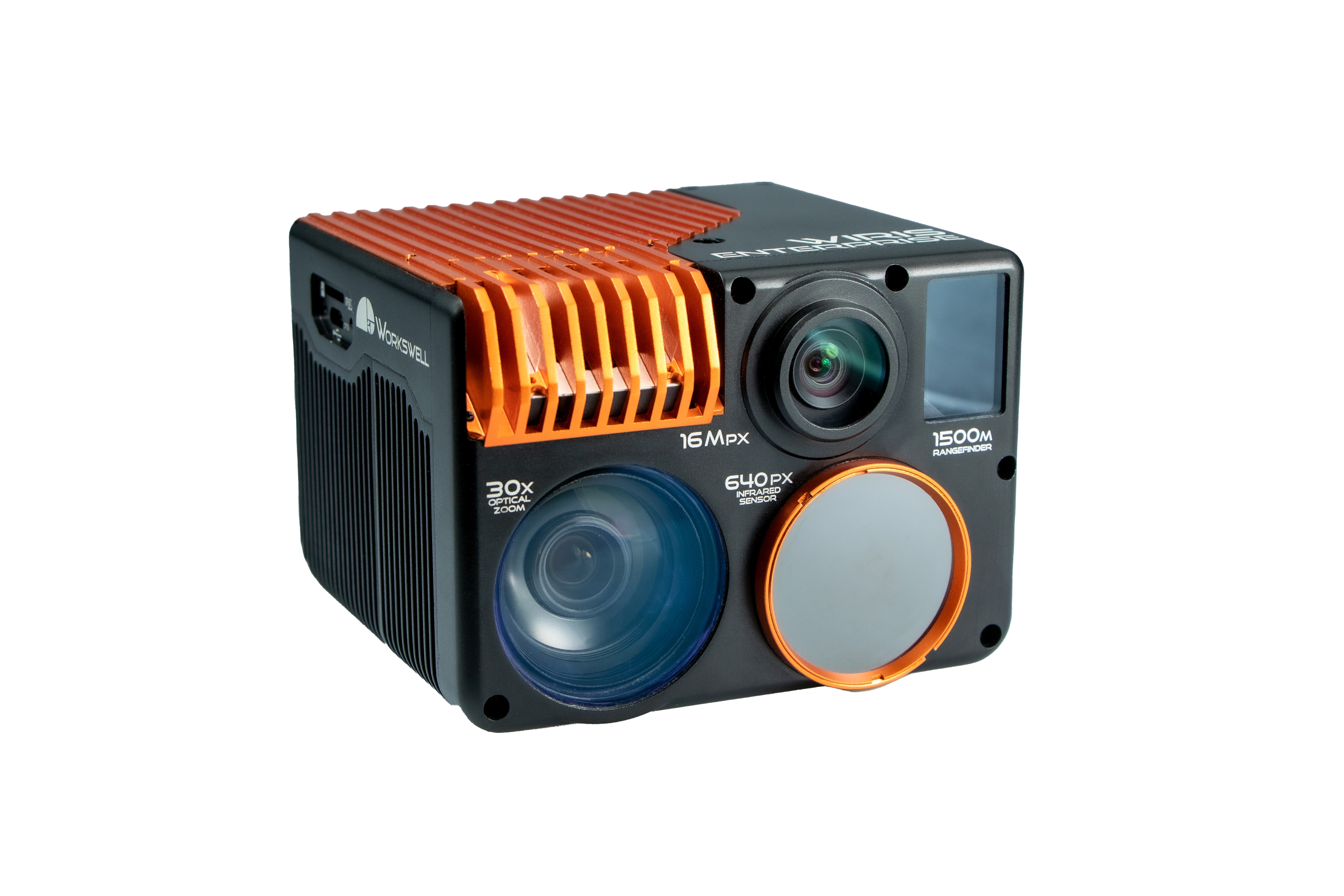

Workswell WIRIS Enterprise- Dual Wärmebild & HD Kamera
- Artikel-Nr.: PM-6251
- Hersteller: Workswell
- Artikelname: Wiris-Enterprise
- EAN: 4250902361518
Wichtiger Hinweis zu allen Workswell Kameras:
Sie können bei uns jede Workswell-Kamera bestellen und diese wird dann nach Ihren Wünschen konfiguriert und mit der jeweiligen Linse kalibriert an Sie ausgeliefert. Alle Kameras werden Aufgrund der vielen Kombinationsmöglichkeiten individuell bei Workswell produziert.
Bitte wenden Sie sich an uns, wenn Sie eine Beratung zu den verschiedenen Modellen und Ausführungen benötigen. Unsere Technik kennt sich mit den Workswell-Wärmebildkameras aus und kann Ihnen daher gerne die Unterschiede und die Funktionen erklären um die für Ihre Anwendung passende Kamera zu finden.
Unter folgendem Link finden Sie auch den Workswell "Field of View Calculator" welcher Ihnen bei der Auswahl der passenden Linse behilflich ist:
https://workswell-thermal-camera.com/field-of-view-calculator/
WIRIS Enterprise:
ADVANCED MULTI-SENSOR CAMERA UAV PAYLOAD
Die Workswell WIRIS® Enterprise ist eine Multisensorkamera, die speziell für den Einsatz mit unbemannten Luftfahrzeugen (UAV) oder Drohnen entwickelt wurde. Das WIRIS OS und die integrierten Sensoren bieten beispiellose Luftbildfähigkeiten für eine Reihe von kommerziellen Drohnenanwendungen, darunter thermische Inspektionen, Sicherheitsanwendungen, Brandbekämpfung, geologische, archäologische, forstwirtschaftliche Studien, ökologische und Umweltforschung.
TOP TIER SPECIFICATIONS
Workswell WIRIS® Enterprise wurde in erster Linie als Inspektionskamera konzipiert. Seine Wärmebildkamera ist mit einem mikrobolometrischen LWIR-Sensor mit einer Auflösung von 640 × 512 px (im Bereich von 7,5 – 13,5 μm) und der Super-Resolution-Modus-Funktionalität ausgestattet, die die Option bietet, das endgültige Thermogramm in einer Auflösung von 1266 x 1010 px zu erhalten.
Die erste RGB-Kamera verfügt über eine Auflösung von 16 Mpx, die hauptsächlich für hochauflösende Bilder und Geländekartierung entwickelt wurde. Die zweite RGB-Kamera verfügt über eine Full-HD-Auflösung (1920 x 1080 px) und bietet vor allem einen absolut konkurrenzlosen optischen Ultrazoom 30x in Echtzeit, der für Sicherheitsanwendungen geeignet ist.
FOR ANY UGV THERMOGRAPHY APPLICATION
THERMOLAB
Thermolab ist eine Software zur detaillierten Analyse von Thermogrammen, die es dem Benutzer ermöglicht, die Daten in verschiedenen Formaten zu bearbeiten und übersichtliche Berichte aus den Thermogrammen zu erstellen. Alle Standard-Datenanalysefunktionen sind im Programm verfügbar (Temperatur an einem Punkt, Minimum und Maximum der Fläche, Temperaturprofil, Zoom, Änderung der Temperaturskala, Farbpalette, Emissionsgrad usw.)
IP66 AND RUGGED CONSTRUCTION
Industrielle Inspektionen werden oft in anspruchsvollen Umgebungen durchgeführt. Dadurch besteht ein hohes Risiko, dass Inspektionskameras im Laufe ihres normalen Gebrauchs beschädigt werden. Aus diesem Grund verfügt die WIRIS Enterprise über die Schutzart IP66 – Vollständiger Schutz vor Staub, Öl und anderen nicht korrosiven Materialien, außerdem wasserdicht gegen Regen, Schnee und sogar gegen starke Wasserstrahlen.
Eingeschlossen in einem robusten Gehäuse aus leichtem Aluminium. Darüber hinaus wird das empfindlichste Bauteil des Gesamtsystems, das Objektiv der Wärmebildkamera, durch eine auswechselbare Schutzkappe aus Germanium geschützt.
WIRIS OS
Wie alle WIRIS Kameras von Workswell arbeitet auch die WIRIS Pro-Wärmebildkamera auf der Basis der speziell entwickelten WIRIS OS-Plattform.
Workswell hat das WIRIS OS entwickelt um die Sicherheit der WIRIS-Systeme gewährleisten zu können und um die Diagnose-Fähigkeiten zu verbessern.
Das WIRIS OS ist die einzige Software, die die maximale Ausnutzung der WIRIS Pro Hardware ermöglicht. Die Kombination aus Workswell Hardware und Workswell Software bietet fortschrittliche Messfunktionen, die von keinem anderen am Markt erhältlichen Produkt in dieser Form dargeboten werden.
DEVELOP YOUR OWN APPLICATIONS
Die Workswell WIRIS Pro kommt zusammen mit dem SDK (Standard Development Kit). Dieses ermöglicht Endnutzern die Entwicklung eigener Anwendungen. Diese Nachschlagewerke bieten Zugriff auf weitere Funktionen und helfen dem Entwickler von Anwendungen das Potential der Kamera-Hardware auszunutzen.
Es gibt zwei SDK-Varianten – die WIRIS Stream SDK und die WIRIS Data SDK.
PRECISE METROLOGY
Wir wissen, dass industrielle Anwendungen eine ernsthafte Herausforderung für messtechnische Bemühungen darstellen. Um die Genauigkeit unserer Geräte angesichts dieser Herausforderung zu gewährleisten, kalibrieren wir jedes unserer Objektive individuell. Unsere Wärmebildkameras werden individuell hergestellt und präzise kalibriert, und wir liefern mit jedem Gerät ein abschließendes Kalibrierzertifikat.
THE WIDEST RANGE OF CONNECTIVITY
Die Workswells WIRIS Pro bietet eine Schnittstelle, die die unterschiedlichsten Verbindungen zur Drohne, der Steuereinheit, einem externen GPS-Sensor und anderen Geräten ermöglicht. Wir bieten ein Wi-Fi-Live-Videostreaming mit geringer Latenz und eine Steuerungsverbindung, und das WIRIS Stream SDK ist ebenfalls verfügbar.
HARDWARE COMMUNICATION, CONTROL PORTS AND INTERFACES
- S.BUS
- CAN bus (DJI M600 and A3 Controller kompatibel)
- Ethernet (RJ 45 mit RTPS Streaming and Control Signal Übermittlungoption)
- MavLink
- GPS Anschlussmöglichkeit
- External trigger
- CANbus & UART Serial Schnittstelle
Workswell & Gremsy - Die perfekte Integration Ihrer Kamera für die Nutzung per Drohne:
Als Gremsy Partner bieten wir passend zur jeweiligen Workswell Kamera hochwertige Gimbal Lösungen der Marke Gremsy an. Alle Gremsy Gimbals ermöglichen eine komplette Integration (wie z.B. HDMI, SBUS, Mavlink,...) in die Pixhawk Architektur, sodass Sie Kamera und Gimbal per Fernsteuerung bedienen können.
Gerne stellen wir Ihnen ein Komplettset bestehend aus Kamera + passendem Gimbal und Zubehör zusammen.
Technische Daten der Workswell Wiris Enterprise Kamera
| WIRIS Enterprise Key features description | |
|---|---|
| Super Resolution Mode | WIRIS Enterprise takes Super Resolution Mode 1.3Mpx IR images in one shot |
| Operating onboard system | WIRIS OS for full real-time data streaming and control during the flight |
| operating system ensures the full access to all camera functions | |
| easy camera control via S.Bus, CAN bus, MavLink, RJ-45 or Trigger | |
| trigger input for image recording, alarm output for confirmation | |
| Laser rangefinder | Distance measurement 10 to 1500 m (32 to 4920 ft), divergence: 1.4 x 0.4 mrad, EN 60825-1:2015-07 eye-safe 905nm |
| 30x Optical Antivibration zoom | Full HD 30x optical zoom camera with anti-vibration compensation and night vision mode |
| Thermal camera specification | |
| IR camera resolution | 640 x 512 pixels |
| IR Super Resolution Mode | 1 266 x 1 010 pixels (improvement of native resolution up to 1.3 Mpx) |
| FPA active sensor size | 1.088 x 0.8705 cm |
| Temperature ranges | -25 °C to +150 °C (-13 °F to +302 °F) |
| -40 °C to +550 °C (-40 °F to +1 022 °F) | |
| optional 50 °C to 1 000 °C (122 °F to 1 832 °F) | |
| optional 400 °C to 1 500 °C (752 °F to 2 732 °F) | |
| Temperature sensitivity | Standard 0.05 °C (50 mK, 0.09 °F) or optional 0.03 °C (30 mK, 0.054 °F) |
| Accuracy | ±2 % or ±2 °C (±3.6 °F) in temperature range 0 °C to +150 °C (32 °F to +302 °F), after camera stabilization |
| climate chamber and black body testing for all products | |
| Frame rate | 30 Hz or < 9 Hz |
| Spectral range / detector | 7.5 – 13.5 μm / Uncooled VOx microbolometer |
| Calibration of each lens | Package includes a calibration certificate |
| Available lenses | 18°, 32°, 45°, 69° (exchangeable lenses, all calibrated), visit FOV calculator |
| Protective filter on lens | Filter protects the lens against external damage during the flight |
| Thermal image digital zoom | 1 – 12x steps |
| Digital RGB cameras – WIRIS Enterprise is equipped with two RGB cameras | |
| Fixed visual camera | 16Mpx resolution |
| High resolution fixed camera | Resolution: 4 656 x 3 496 pixels (16 Mpx), 1/2.8” IMX298 sensor |
| Field of view: extra wide DFOV 73.2°, focal 4.35mm | |
| Settings: configuration and stream in advanced auxiliary menu | |
| 30x optical zoom camera | Resolution: 1 920 x 1 080 pixels (Full HD), 1/2.8” EXMOR R CMOS sensor |
| Field of view: 30x optical zoom with vibration compensation and image stabilization, ultra-zoom HFOV 2.3° – extra wide 63.7°, focal 129.0 mm – 4.3 mm | |
| Optical zoom camera Image enhancement | Auto-white balance, WDR, IR cut filtering, DEFOG, 3D noise reduction |
| Optical focus camera – autofocus | Autofocus with Direct Focus Zoom synchronization |
| Memory and data recording | |
| Memory | Internal high-speed SSD 128GB or 256GB for image and video recording |
| External slot for Micro SD card & USB 2.0 for USB stick for taking images | |
| Image and video formats | 16Mpx high resolution camera JPEG images |
| Optical zoom camera Full HD JPEG images, | |
| Radiometric IR JPEG and IR TIFF images | |
| Pix4D and Agisoft compatible for 3D modeling | |
| Digital camera h.264 encode video HD recording | |
| Radiometric full-frame IR recording (raw data recording 30 Hz or < 9 Hz) | |
| Software & SDK | |
| Desktop software | Advanced software ThermoLab for radiometric calibrated analysis |
| SDK libraries | Stream SDK, Data SDK, CANbus & UART SDK (on request) |
| Power supply, weight & dimensions | |
| Input supply voltage | 9 – 36 VDC, 2-pin HARTING connector |
| Power dissipation | 18W average (21W peak) consumption |
| Weight | < 680 grams (1.49 lb) including Rangefinder, without IP protection cap |
| Dimensions (L x W x H) | 76 mm x 107 mm x 102 mm (2.99 in x 4.21 in x 4.01 in) |
| Mounting | 2 x 1/4-20 UNC thread (1x bottom side, 1x upper side) |
| Housing material | Durable aluminium body for long-time measurement stability |
