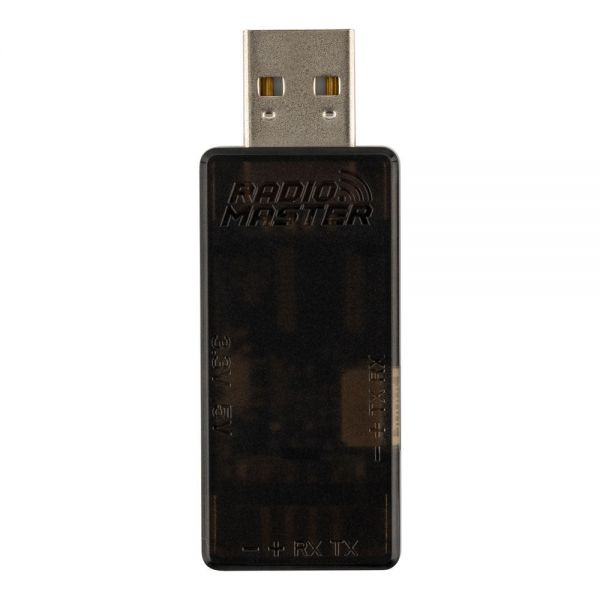

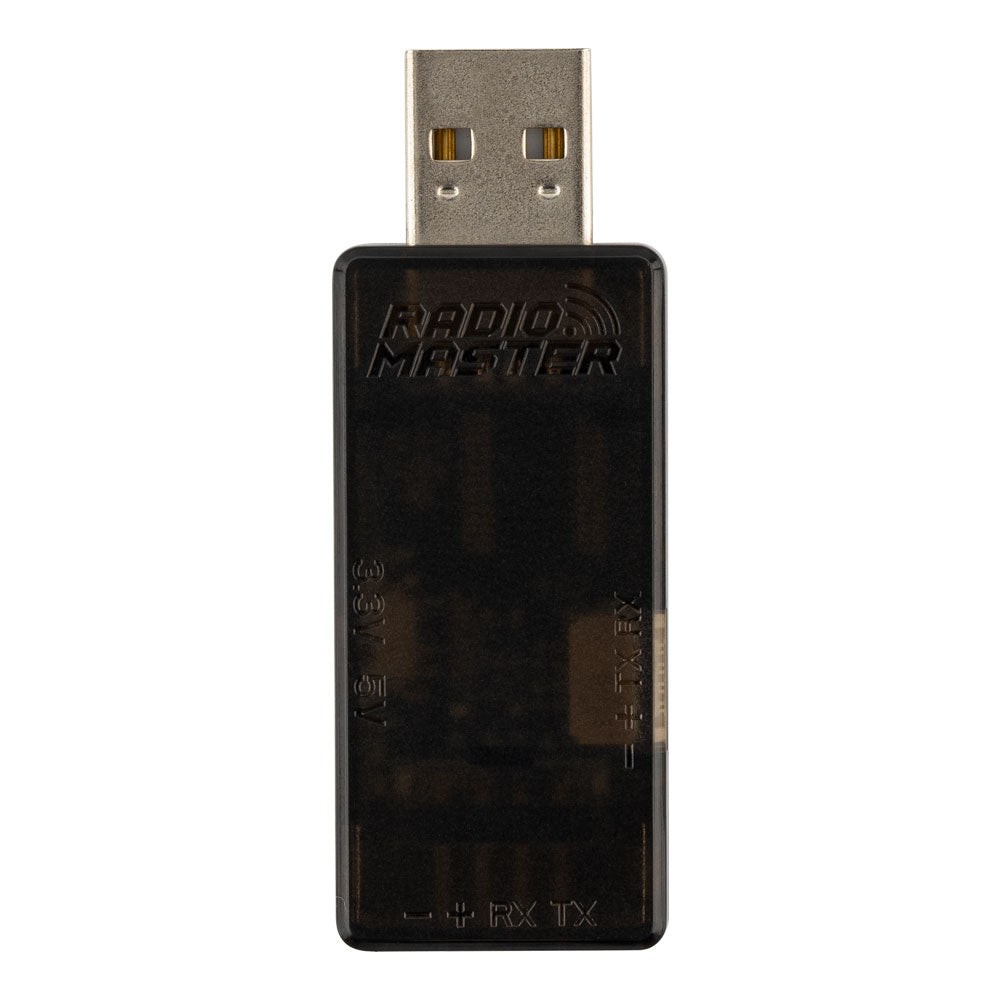

RadioMaster ExpressLRS USB-UART Flash-Adapter V2

Für Firmware-Updates von ELRS-Empfängern gibt es im Wesentlichen zwei Wege: WLAN und die serielle Schnittstelle. Das WLAN-Update kommt ohne Zubehör aus, kann aber an instabilen Verbindungen scheitern.

Der RadioMaster ExpressLRS UART Flasher ist speziell für Firmware-Updates von ELRS-Empfängern über die serielle Schnittstelle gebaut — auch zum Wiederherstellen von Empfängern nach einem fehlgeschlagenen Flashvorgang.

Der ExpressLRS USB UART Flasher wurde überarbeitet; dies ist die V2-Version.

Eigenschaften

• Mehrere Schutzschaltungen, unter anderem Überstrom- und Verpolschutz

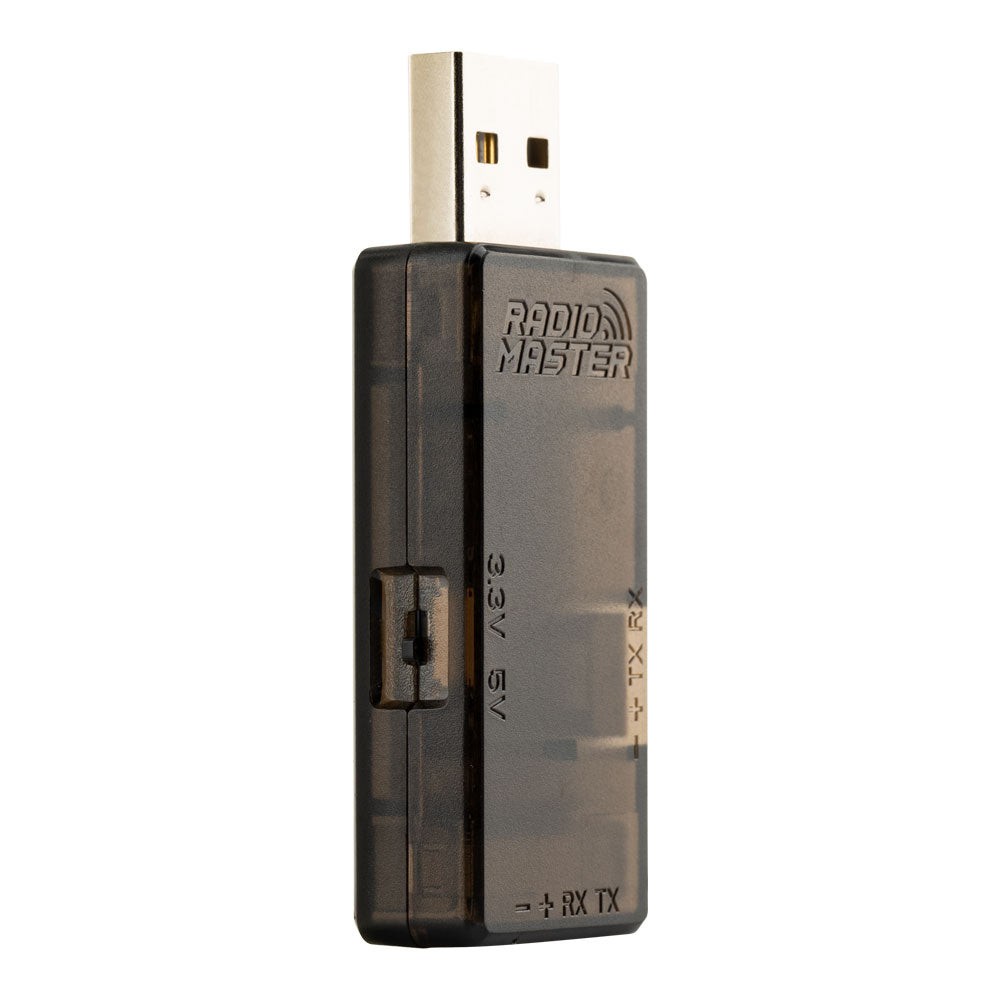

• Ausgangsspannung wählbar: 3,3 V oder 5 V

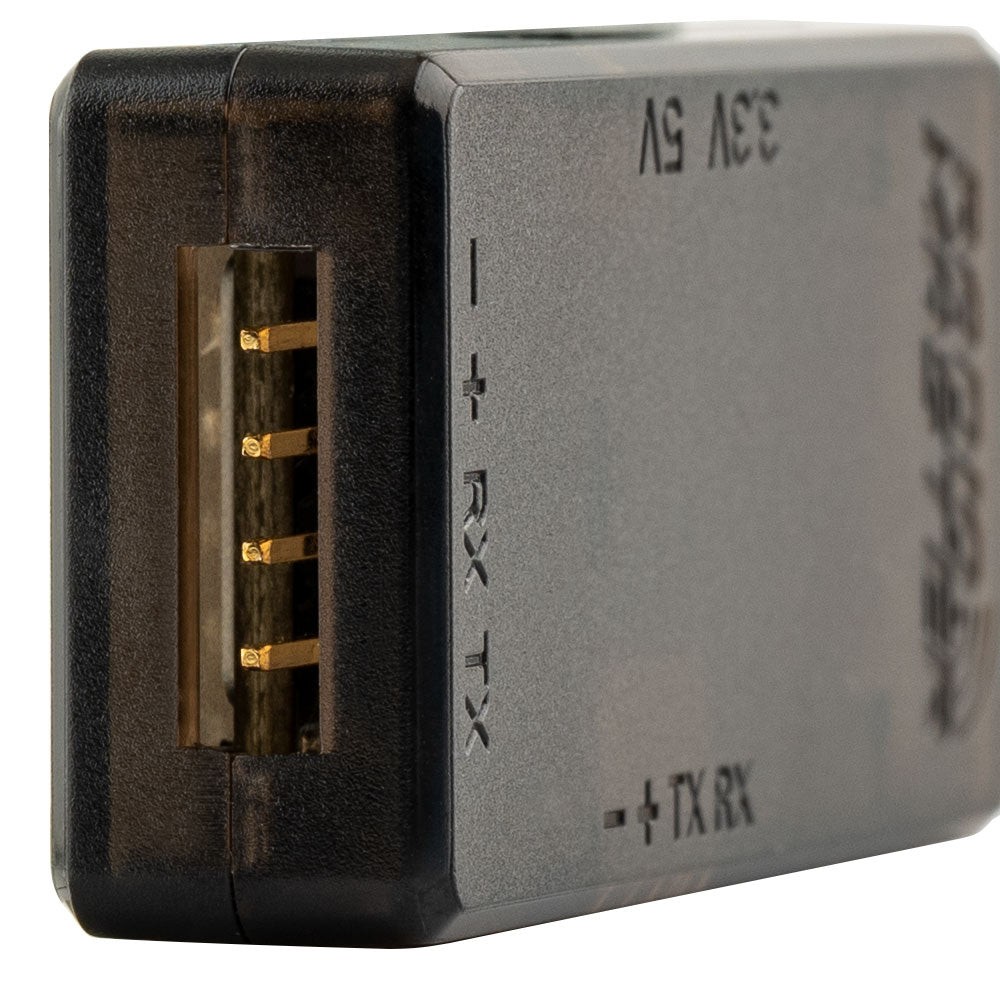

• Standard-2,54-mm-Pins

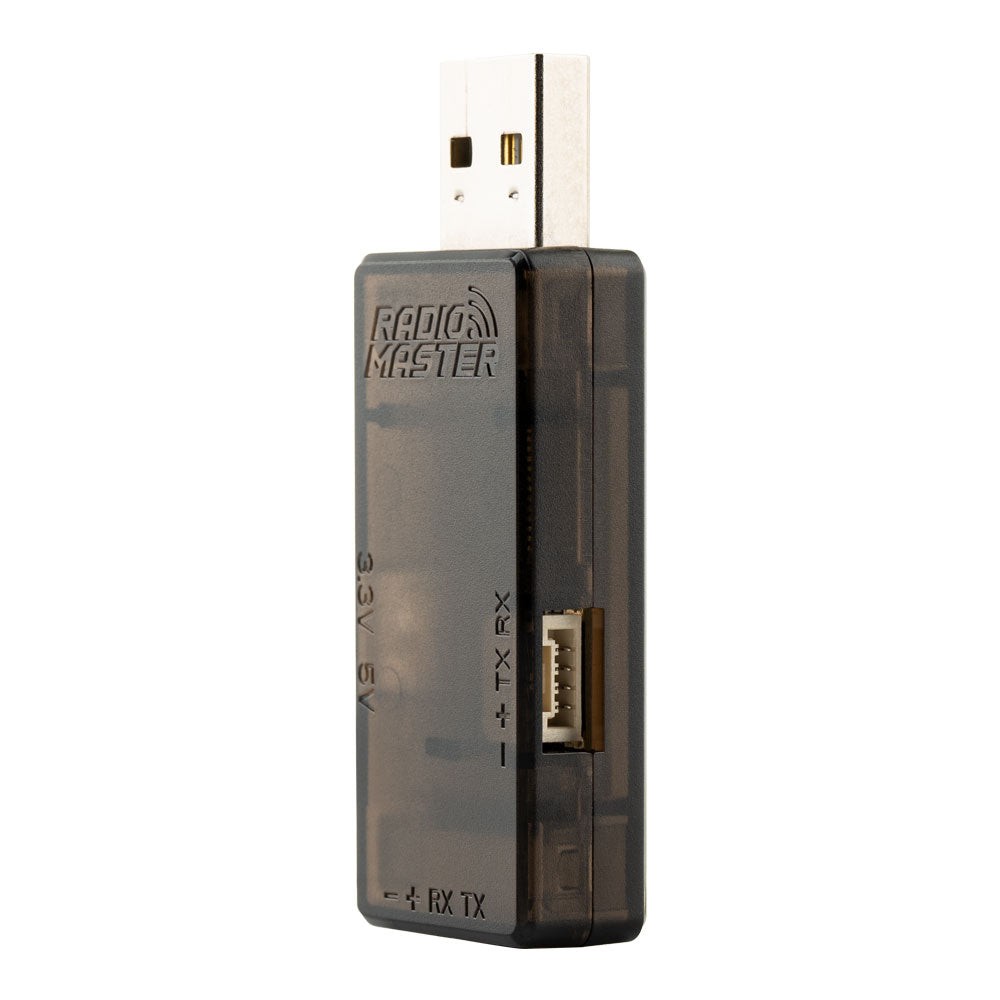

• RM-CRSF-Ausgang (JST-GH) für den Anschluss kompatibler Empfänger der ER-Serie
• Gefederte Kontaktstifte für schnelles Anlegen ohne Löten
• Mit Dupont-Kabeln zum schnellen Testen

Kompatible Empfänger

Über 2,54-mm-Pins mit Federkontakt-Adapter oder Testhaken:

• All RP SERIES ELRS RECEIVERS

Über die normalen 2,54-mm-Pins (Servostecker):

• ER3C-i 2.4GHz ELRS PWM Receiver
• ER5C-i 2.4GHz ELRS PWM Receiver
• ER4 2.4GHz ELRS PWM Receiver
• ER5A 2.4GHz PWM Receiver
• ER5A V2 2.4GHz PWM Receiver
• ER5C 2.4GHz PWM Receiver
• ER5C V2 2.4GHz PWM Receiver
• ER6G & ER6GV ELRS PWM Receiver

Hinweis: Kanal 2 wird als serieller TX belegt und mit dem RX-Anschluss des Serial-Tools verbunden; Kanal 3 wird als RX belegt und mit dem TX-Anschluss verbunden.

Firmware-Update über den RM-CRSF-Ausgang:

• ER6 2.4GHz ELRS PWM Receiver
• ER8 2.4GHz ELRS PWM Receiver
• ER8G & ER8GV ELRS PWM Receiver

Hinweis: Die genannten Empfänger werden über ein vierpoliges CRSF-Kabel am CRSF-Port angeschlossen.

Firmware aktualisieren

1. Serial-Kabel mit dem Empfänger verbinden
2. BOOT-Taste des Empfängers gedrückt halten und das Serial-Tool in den Rechner stecken
3. Den Anweisungen des ELRS-Upgrade-Tools folgen und das Update abschließen

Download

• USB-UART-Treiber
• Anschlussübersicht des USB-UART-Tools

Abmessungen

Lieferumfang

• 1 × RadioMaster ExpressLRS USB-UART Flash-Adapter
• 1 × Federkontakt-Adapter (Pogo)
• 1 × 1,25-mm-Serial-Kabel, Typ A
• 1 × 2,54-mm-Serial-Kabel, Typ B
• 1 × Serial-Testhaken, weiß
• 1 × Serial-Testhaken, grün
• 1 × Serial-Testhaken, rot
• 1 × Serial-Testhaken, schwarz
• 1 × Infokarte
