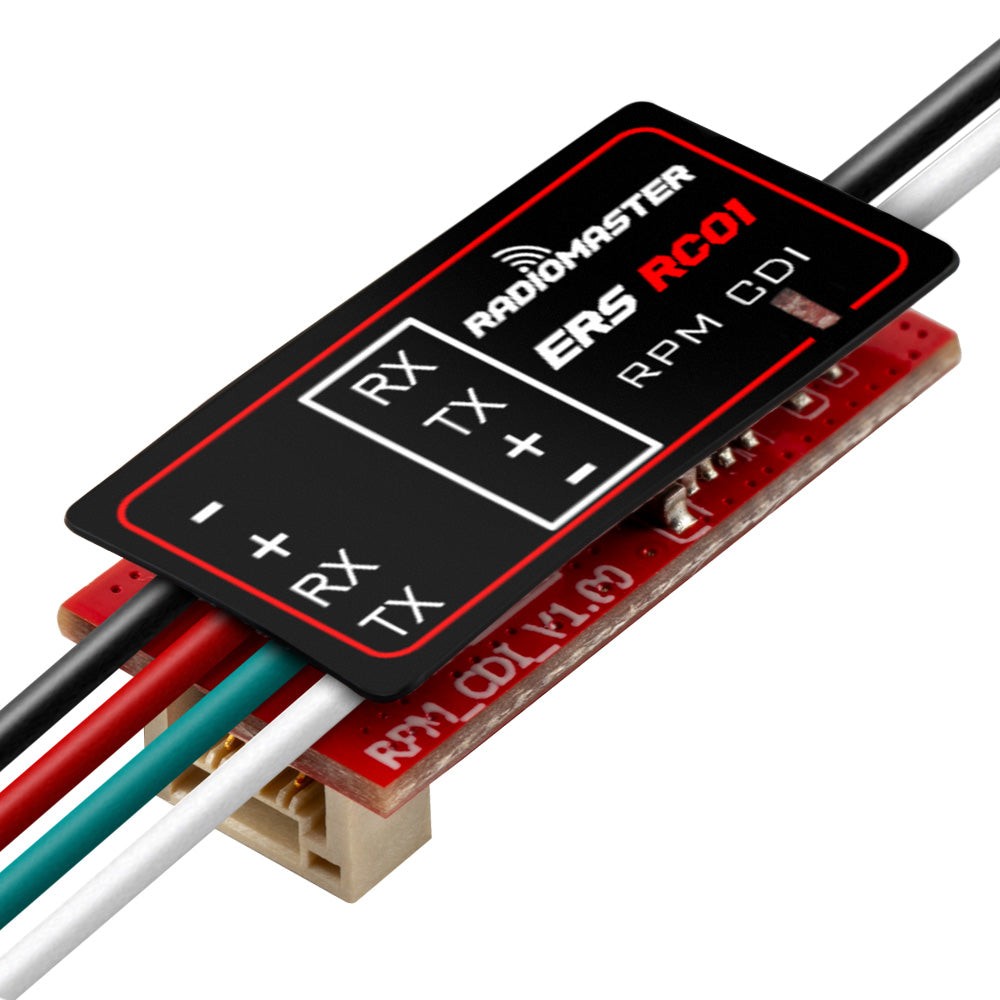

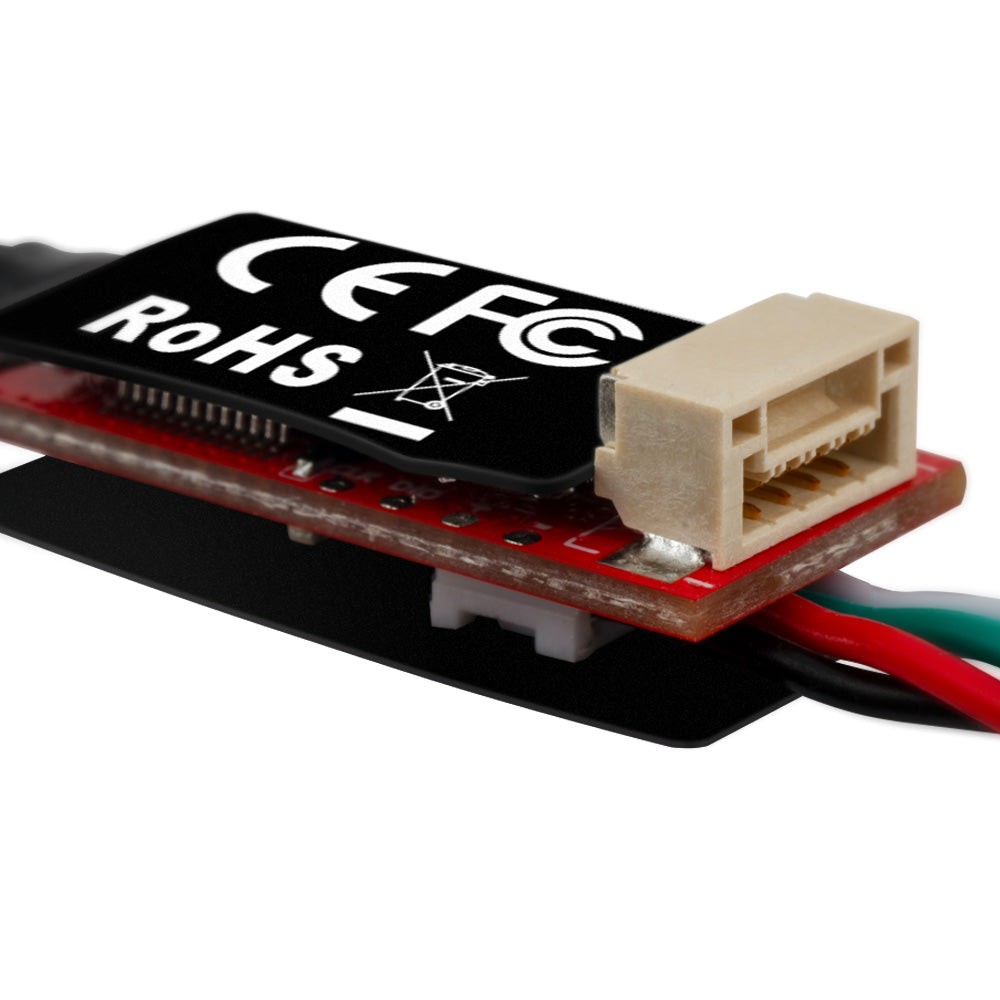

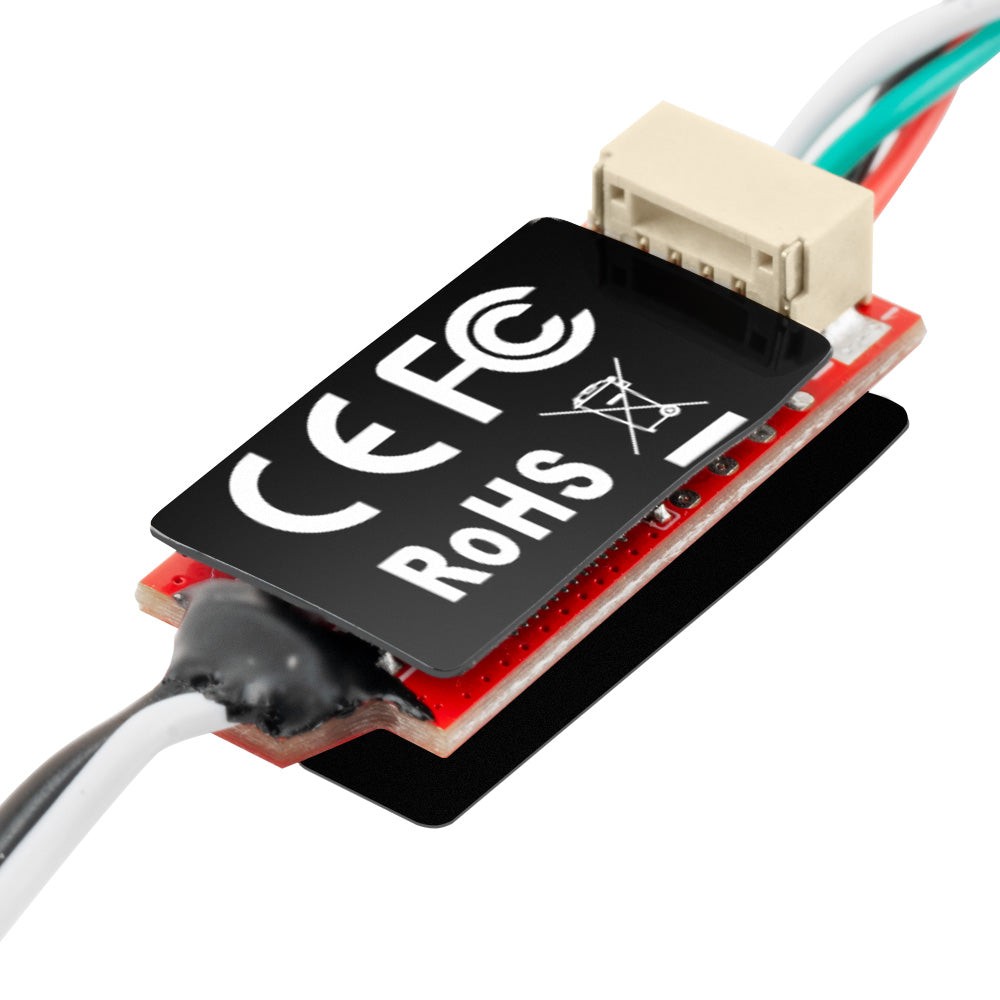

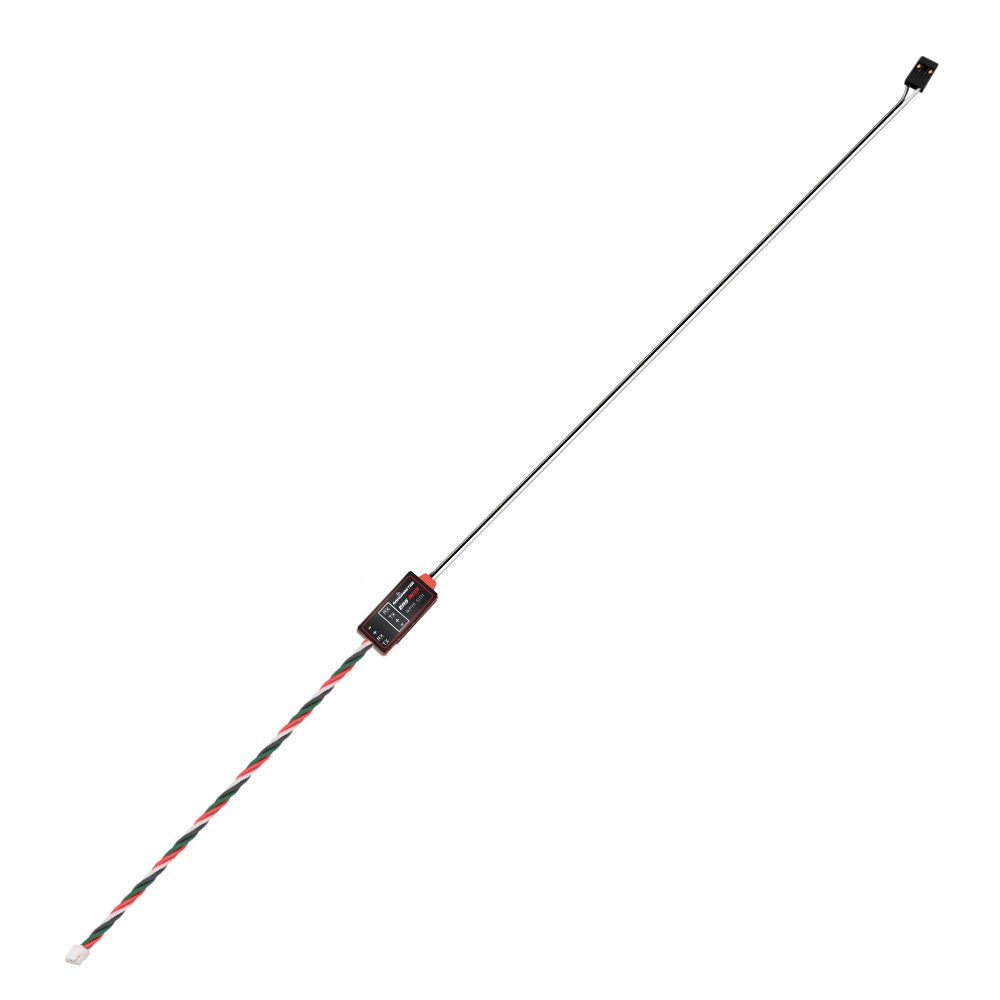

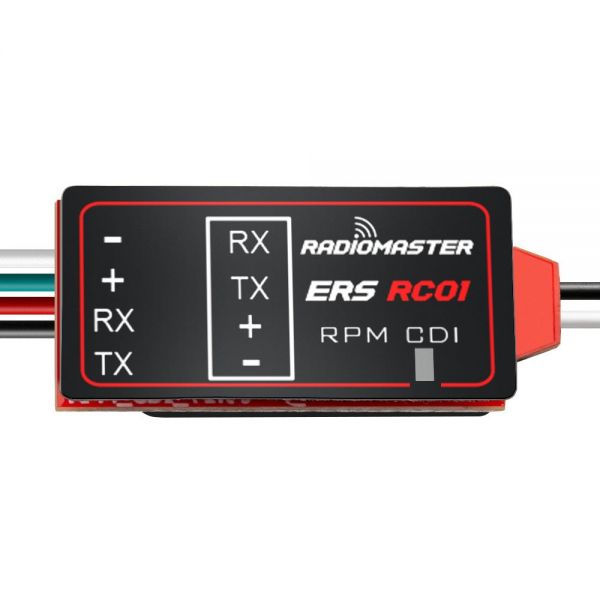

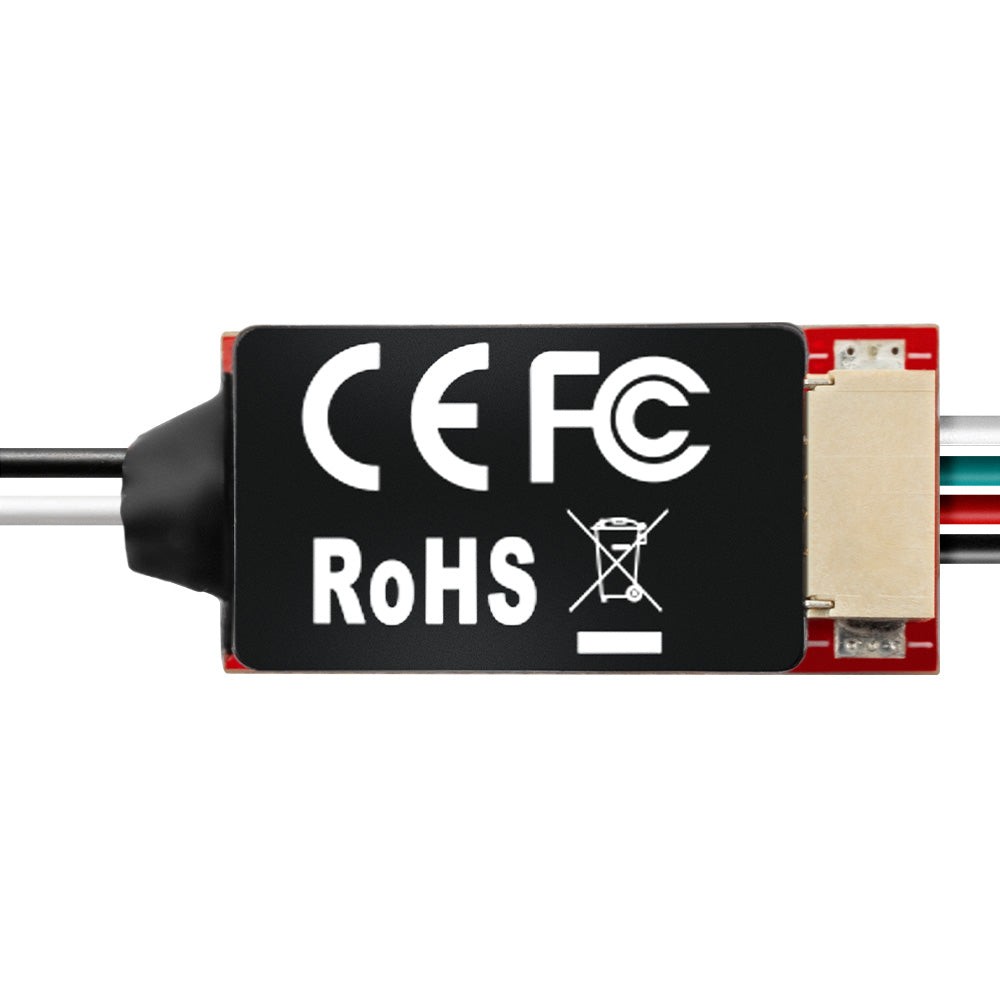

RadioMaster ERS-RC01 Drehzahlsensor für CDI-Benzinmotoren
inkl. MwSt. zzgl. Versandkosten
Lagerartikel, ca. 1-3 Werktage
Lieferzeit innerhalb Deutschlands
- Artikel-Nr.: PM-7611
- Hersteller: RadioMaster
- Artikelname: RM0157.ERS-RC01
- EAN: 4250902369637
Der ERS-RC01 misst die Drehzahl direkt am CDI-Drehzahlausgang des Motors. Die Werte gehen über die CRSF-Schnittstelle an einen kompatiblen ExpressLRS-Empfänger und von dort in Echtzeit auf den EdgeTX-Sender.
Wie alle Sensoren der ERS-Familie unterstützt der ERS-RC01 Pass-Through: weitere Telemetriesensoren lassen sich einfach in Reihe anschließen.
Produktvideo
Eigenschaften
- Präzise Motordrehzahl: Überwacht die Drehzahl von Benzinmotoren präzise in Echtzeit.
- ExpressLRS-Anbindung: Überträgt die Drehzahl über die CRSF-Schnittstelle direkt an kompatible ExpressLRS-Empfänger.
- Vielseitig einsetzbar: Für alle Anwendungen, die eine genaue Drehzahlrückmeldung brauchen.
- Kompakt und leicht: Einfach zu installieren, ohne unnötiges Zusatzgewicht.
- Plug and Play: Wird einfach am CDI-Ausgang angeschlossen.
Direkt kompatible Empfänger (Plug and Play):
- ER6 2.4GHz ExpressLRSPWM Receiver
- ER8 2.4GHz ExpressLRSPWM Receiver
- ER8G & ER8GV ExpressLRS PWM Receiver
Sensoren an PWM-ExpressLRS-Empfängern ohne Plug-and-Play-UART:
Die meisten ExpressLRS-PWM-Empfänger sind direkt kompatibel. Empfänger ohne dedizierten UART-Port müssen für externe Sensoren umkonfiguriert werden: Zwei PWM-Ausgänge werden über die Web-Oberfläche des Empfängers (WLAN-Modus) oder das ExpressLRS-LUA-Skript als serieller UART belegt — einer als TX, einer als RX. Die übrigen PWM-Kanäle bleiben für Servos und Regler frei.
Für Empfänger, die nur Standard-Servopins bieten, gibt es als Zubehör das ERS Adapterkabel vom UART-Stecker des Sensors auf zwei Servostecker (TX und RX).
Sensorkonfiguration und Telemetrieaufzeichnung
Zur Konfiguration und Telemetrieanzeige auf dem EdgeTX-Sender dient das RadioMaster Sensor Configurator LUA. Es erlaubt das Anpassen der Sensoreinstellungen, die korrekte Telemetrieanzeige und die Datenaufzeichnung zur Auswertung nach dem Flug.
Nach dem Download den Sender im USB-SD-Modus mit einem Mac oder PC verbinden.
Die LUA-Dateien kopieren nach:
/SCRIPTS/TOOLS/
??RadioMaster ERS Sensors Configurator.lua herunterladen
Technische Daten
- Artikel: ERS-RC01 Drehzahlsensor (CDI)
- Betriebsspannung: 5–8,4 V
- Stromaufnahme: 8 mA
- Anschluss: 3-polig
- Geeignet für: CDI-Benzinzündungen
- Messbereich: 200–300.000 U/min
- Genauigkeit: ±0,1 %
- Temperaturbereich: ?10 °C bis +85 °C
- Abmessungen: 28 × 12 × 8 mm
- Gewicht: 6,0 g
Download
Abmessungen
Gewicht

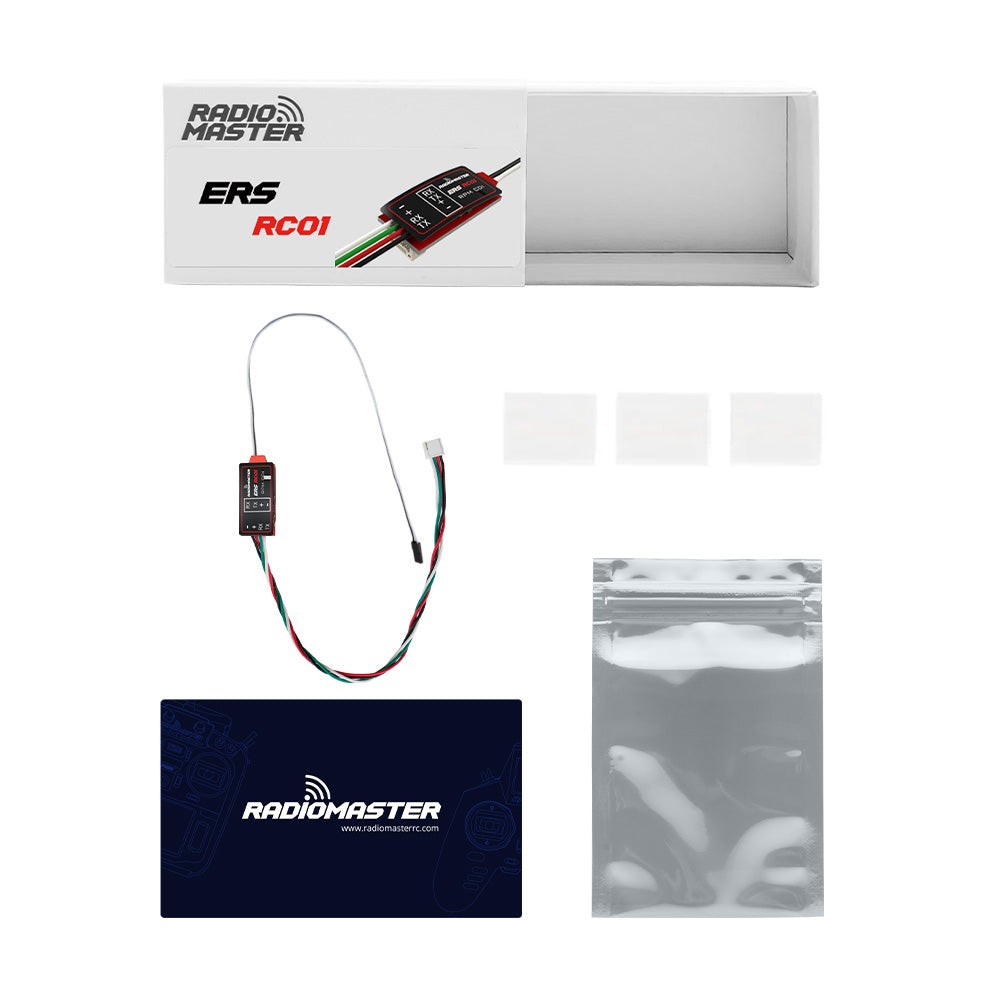

Lieferumfang
- 1 × ERS-RC01 Drehzahlsensor (CDI)
- 3 × Schrumpfschlauch
- 1 × Karte mit QR-Code zum Handbuch
