RadioMaster ERS-CV01 Zellspannungssensor 2–8S für ExpressLRS PWM-Empfänger
inkl. MwSt. zzgl. Versandkosten
Lagerartikel, ca. 1-3 Werktage
Lieferzeit innerhalb Deutschlands
- Artikel-Nr.: PM-7608
- Hersteller: RadioMaster
- Artikelname: RM0157.ERS-CV01
- EAN: 4250902369606

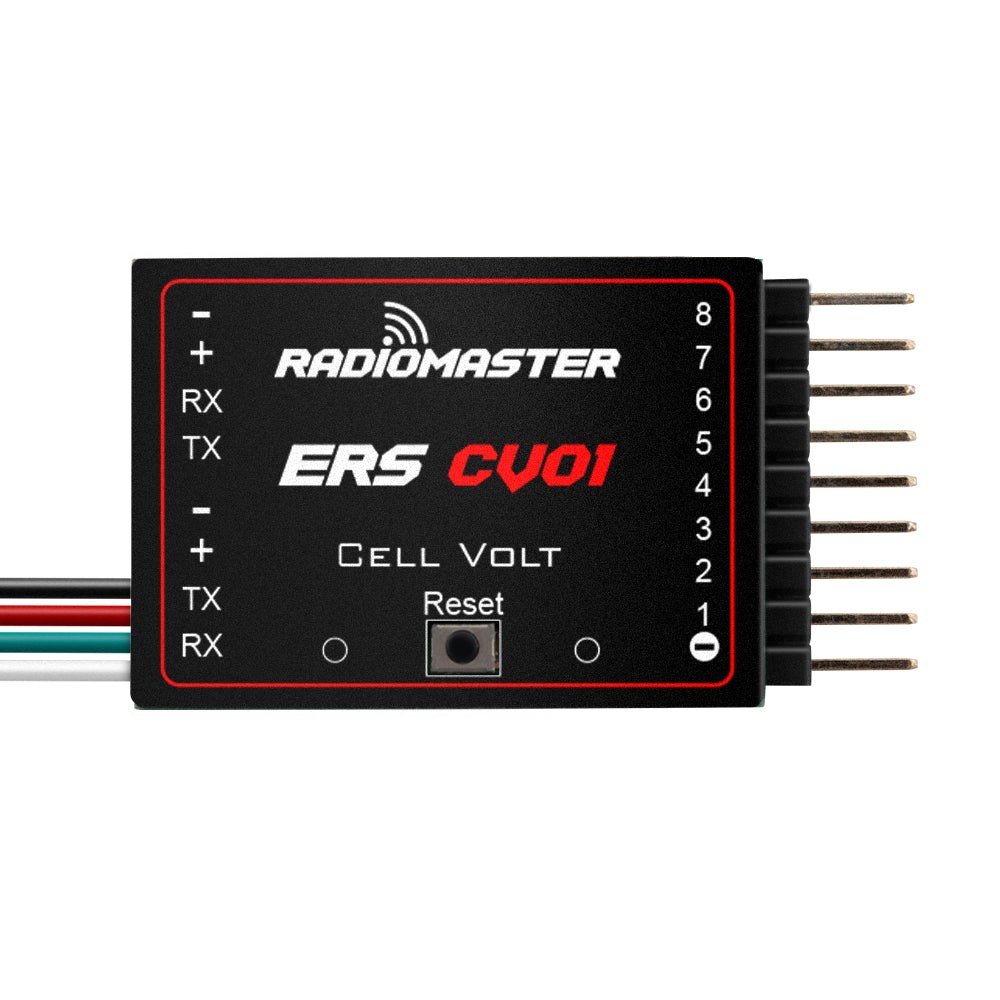

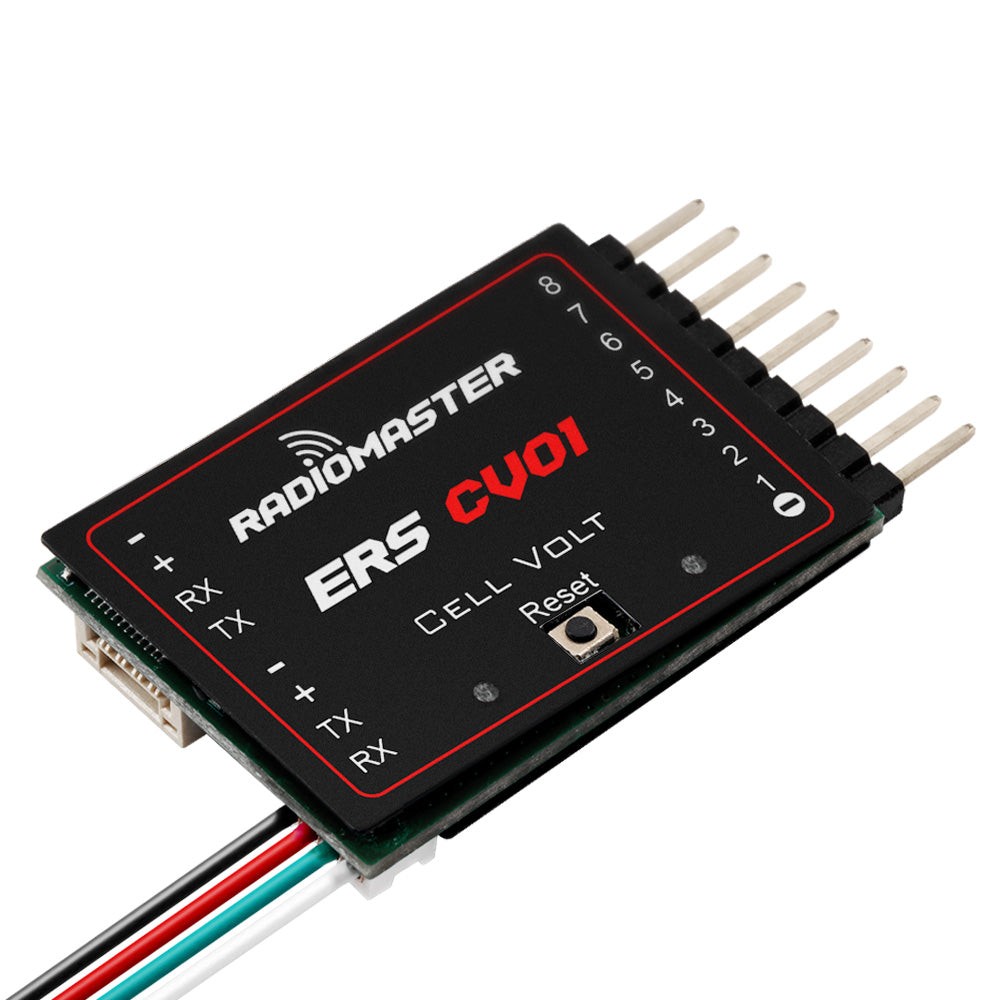

Der ERS-CV01 ist ein kompakter Plug-and-Play-Telemetriesensor für kompatible ExpressLRS-Empfänger. Am Balancer-Port des Akkus angeschlossen überwacht er die Spannung jeder Zelle in Echtzeit und zeigt die Werte über den Empfänger direkt am EdgeTX-Sender an.
Wie alle Sensoren der ERS-Familie unterstützt der ERS-CV01 Pass-Through: weitere Telemetriesensoren lassen sich einfach in Reihe anschließen.
Produktvideo
Eigenschaften
- Zellgenaue Spannungsüberwachung in Echtzeit: Die Spannung jeder einzelnen Zelle wird direkt am Sender angezeigt — für mehr Sicherheit und volle Kontrolle über den Akku.

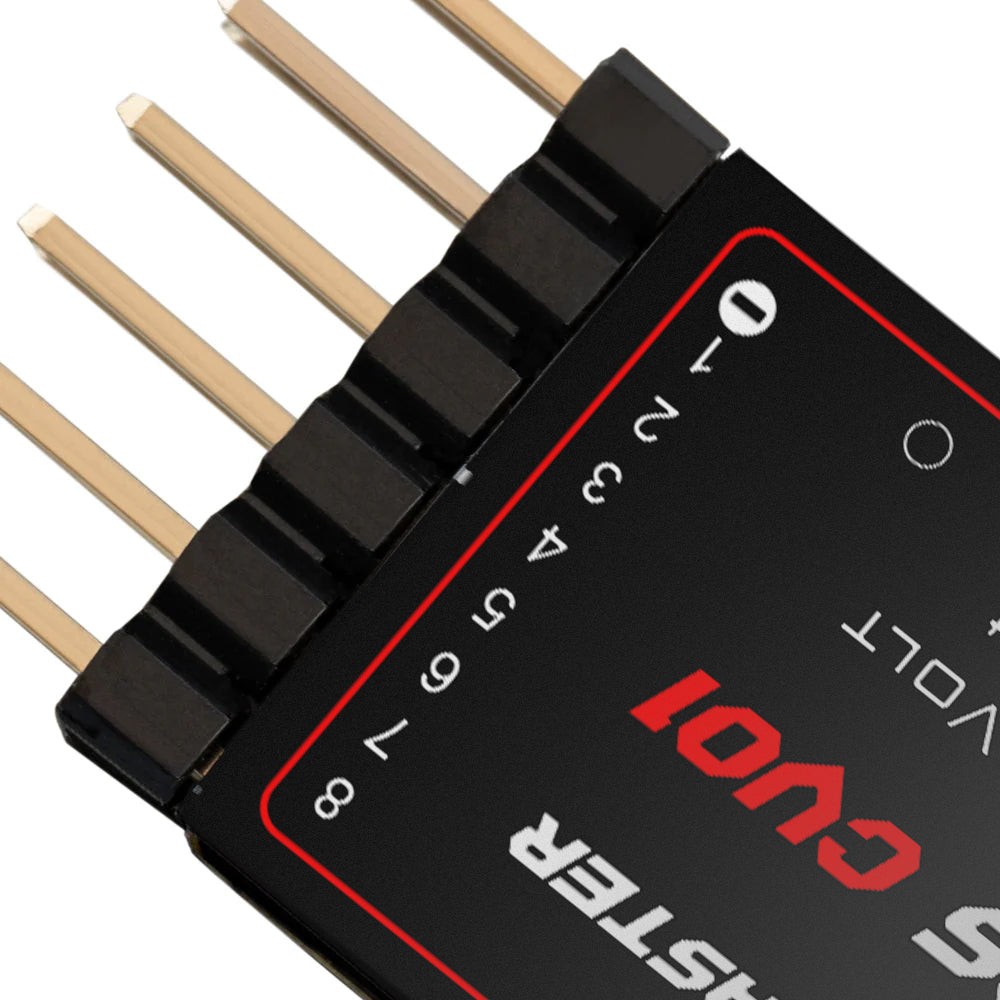

- Direktanschluss am Balancer-Port: Wird einfach an den Balancer-Anschluss des Akkus gesteckt und misst die Spannung jeder Zelle.
- Pass-Through für Erweiterungen: Ein-/Ausgangsport zum Durchschleifen weiterer ERS-Telemetriesensoren.
- Nahtlose ExpressLRS-Anbindung: Für den Betrieb mit kompatiblen ExpressLRS-PWM-Empfängern der ER-Serie ausgelegt.
Direkt kompatible Empfänger (Plug and Play):
- ER6 2.4GHz ExpressLRSPWM Receiver
- ER8 2.4GHz ExpressLRSPWM Receiver
- ER8G & ER8GV ExpressLRS PWM Receiver
Sensoren an PWM-ExpressLRS-Empfängern ohne Plug-and-Play-UART:
Die meisten ExpressLRS-PWM-Empfänger sind direkt kompatibel. Empfänger ohne dedizierten UART-Port müssen für externe Sensoren umkonfiguriert werden: Zwei PWM-Ausgänge werden über die Web-Oberfläche des Empfängers (WLAN-Modus) oder das ExpressLRS-LUA-Skript als serieller UART belegt — einer als TX, einer als RX. Die übrigen PWM-Kanäle bleiben für Servos und Regler frei.
Für Empfänger, die nur Standard-Servopins bieten, gibt es als Zubehör das ERS Adapterkabel vom UART-Stecker des Sensors auf zwei Servostecker (TX und RX).
Zellspannungsanzeige, Konfiguration und Aufzeichnung
Der ERS-CV01 benötigt sowohl das CellsValues-LUA als auch das RadioMaster Sensor Configurator LUA. Zusammen ermöglichen sie die zellgenaue Spannungsanzeige, die Sensorkonfiguration und die Telemetrieaufzeichnung zur Auswertung nach dem Flug auf EdgeTX-Sendern.
Nach dem Download den Sender im USB-SD-Modus mit einem Mac oder PC verbinden und die Dateien wie folgt kopieren:
- CellsValues LUA ? /WIDGETS/
- RadioMaster Sensor Configurator LUA ? /SCRIPTS/TOOLS/
??CellsValues-LUA herunterladen
??RadioMaster ERS Sensors Configurator.lua herunterladen
*bindet die Telemetrie in den EdgeTX-Bildschirm ein.
Technische Daten
- Artikel: ERS-CV01 Zellspannungssensor
- Betriebsspannung (seriell): 5–8,4 V
- Stromaufnahme (seriell): 8 mA
- Strom am Balancer-Port (8S): 2 mA
- Unterstützte Zellenzahl: 2–8S
- Akkutypen: LiPo, LiHV, LiFe, Li-Ion
- Spannungsgenauigkeit: ±0,01 V
- Temperaturbereich: ?10 °C bis +85 °C
- Abmessungen: 43,5 × 25 × 7 mm
- Gewicht: 6,5 g
Download
Abmessungen
Gewicht

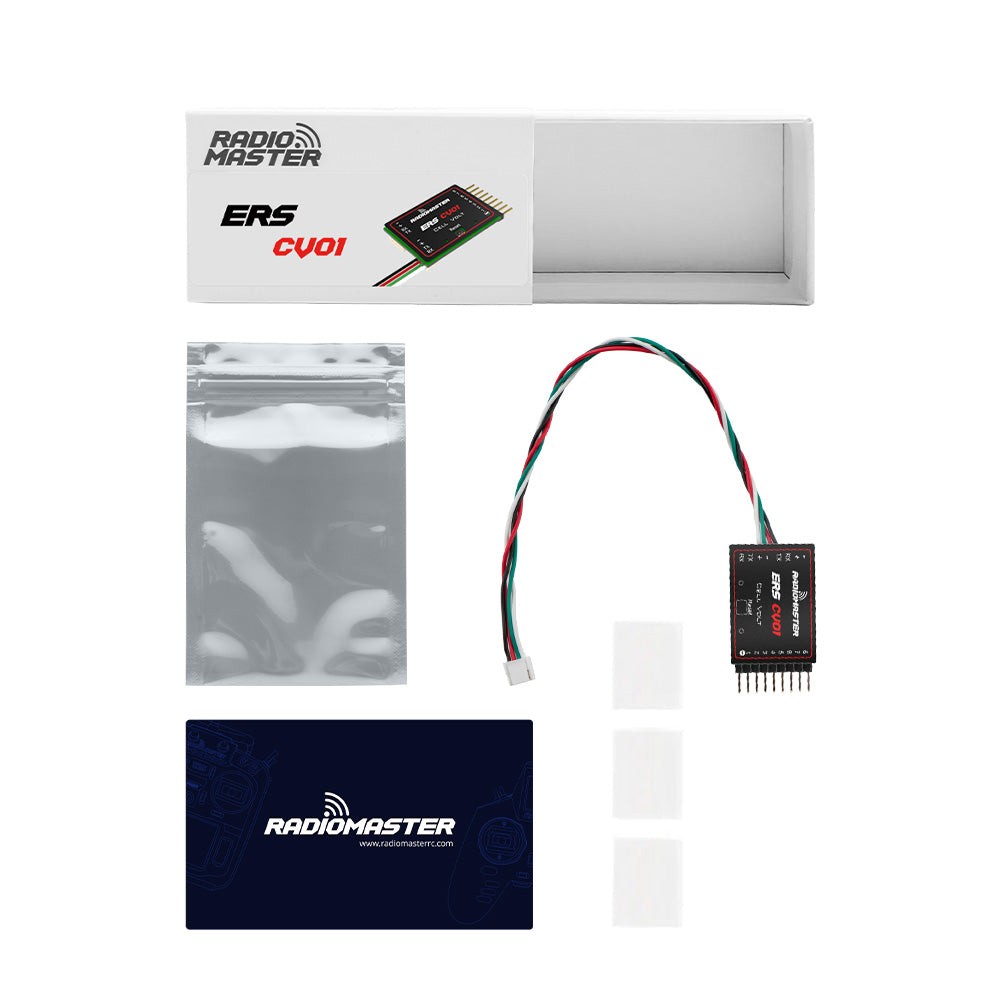

Lieferumfang
- 1 × ERS-CV01 Zellspannungssensor
- 3 × Schrumpfschlauch
- 1 × Karte mit QR-Code zum Handbuch
