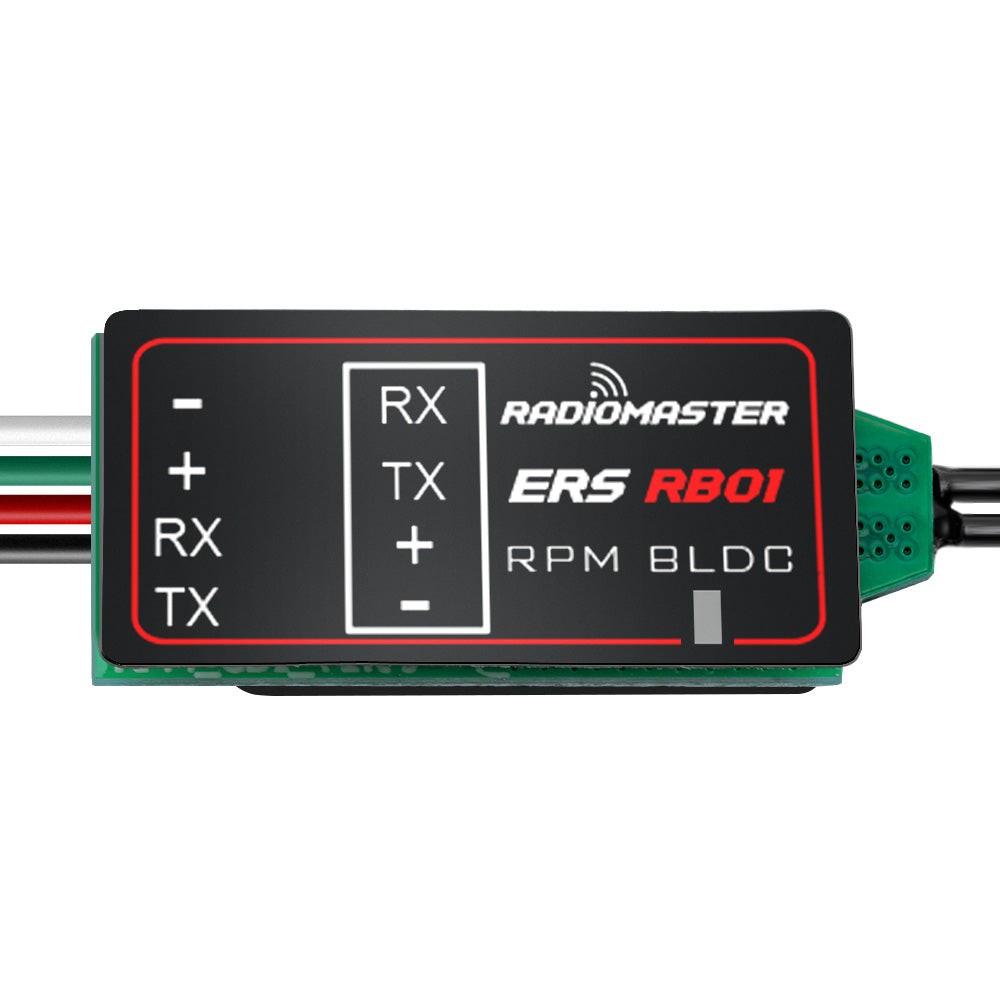

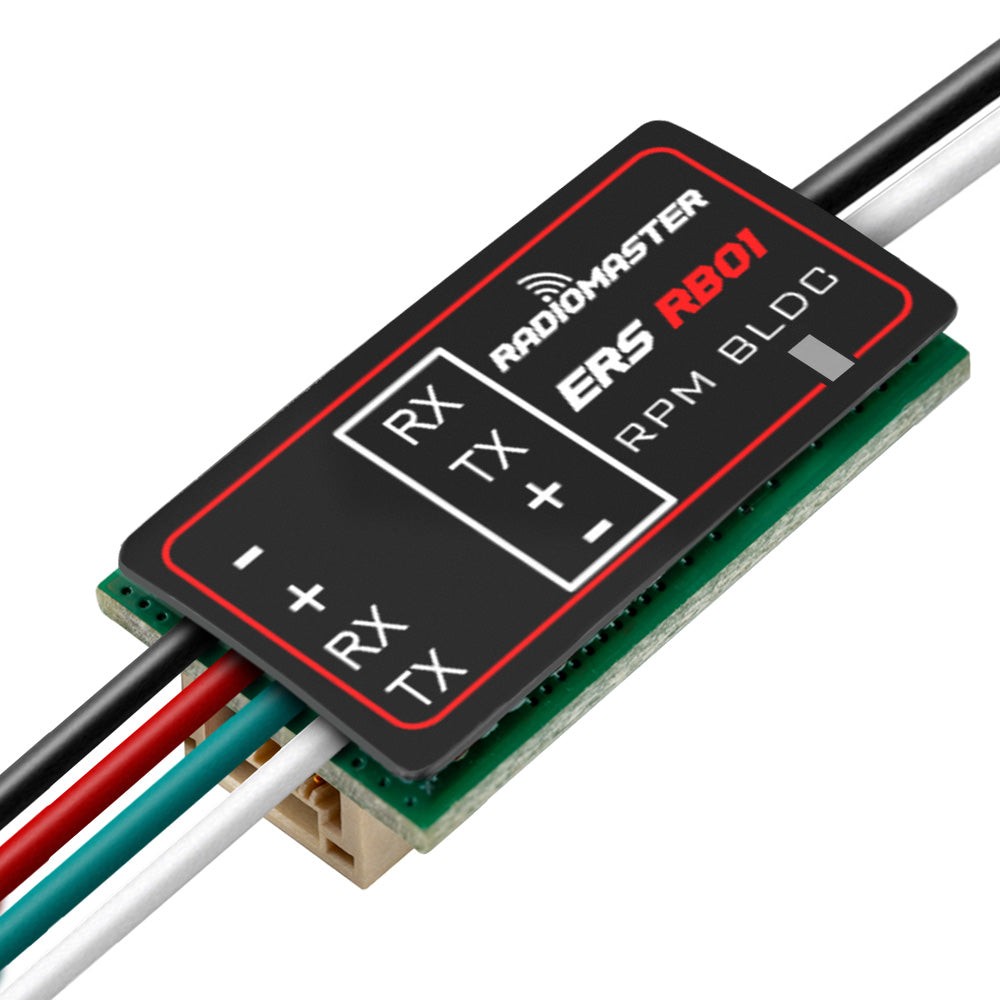

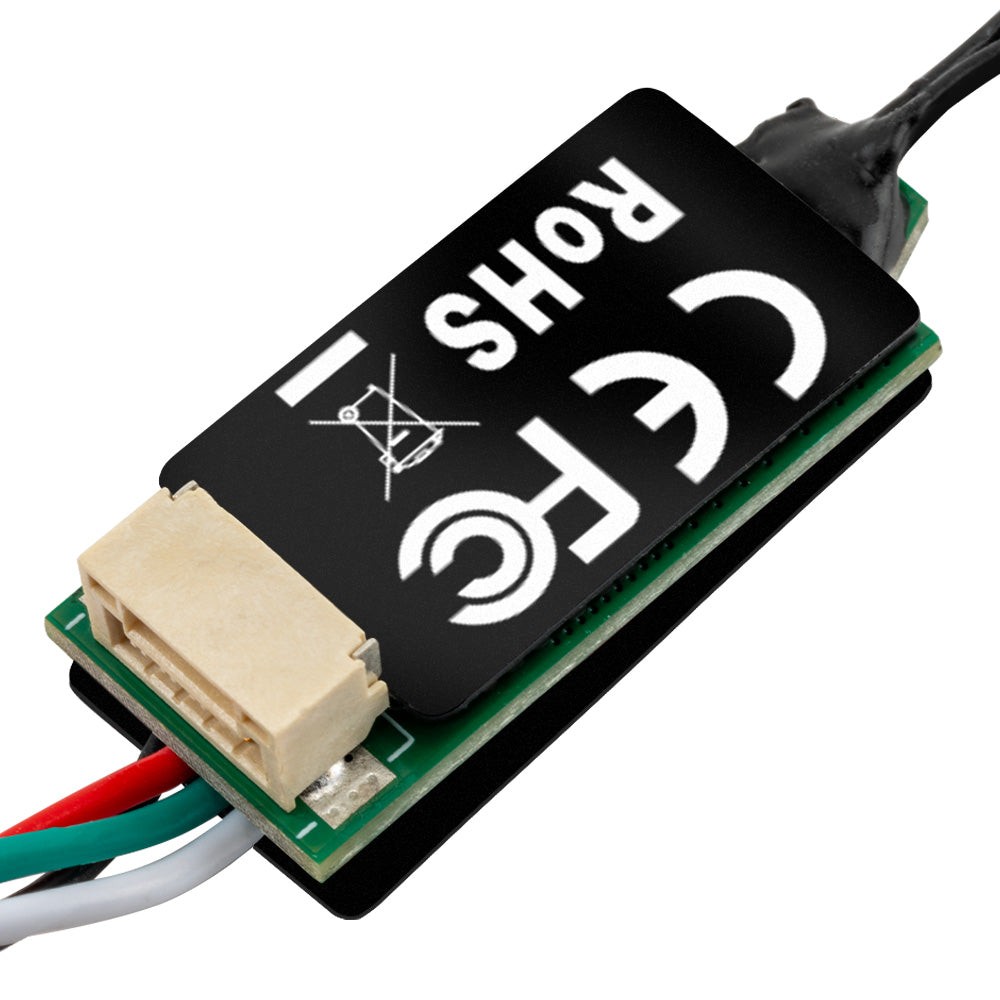

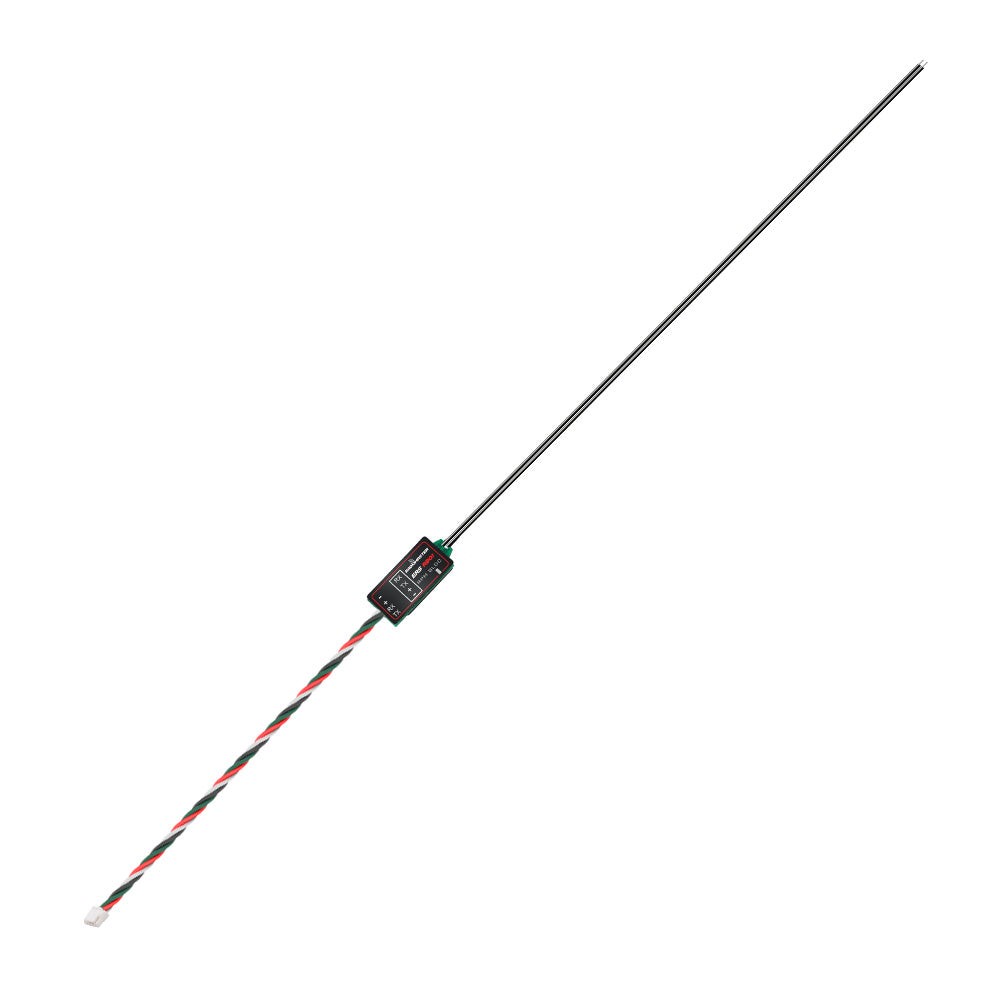

RadioMaster ERS-RB01 Drehzahlsensor für Brushless-Motoren

Der ERS-RB01 misst die Drehzahl direkt an zwei beliebigen Phasen zwischen Regler und Brushless-Motor. Die Werte gehen über die CRSF-Schnittstelle an einen kompatiblen ExpressLRS-Empfänger und von dort in Echtzeit auf den EdgeTX-Sender.

Wie alle Sensoren der ERS-Familie unterstützt der ERS-RB01 Pass-Through: weitere Telemetriesensoren lassen sich einfach in Reihe anschließen.

Produktvideo

Eigenschaften

• Präzise Drehzahlmessung: Erfasst die Drehzahl von Brushless-Motoren in Echtzeit.
• ExpressLRS-Anbindung: Überträgt die Drehzahl über die CRSF-Schnittstelle direkt an kompatible ExpressLRS-Empfänger.
• Mehrfachbetrieb: Mehrere ERS-RB01 lassen sich kombinieren, um mehrere Antriebe gleichzeitig zu überwachen.
• Vielseitig einsetzbar: Für alle Anwendungen, die eine genaue Drehzahlrückmeldung brauchen.
• Kompakt und leicht: Einfach zu installieren, ohne nennenswertes Zusatzgewicht.
• Plug and Play: Schnelle Inbetriebnahme mit minimaler Verkabelung.

Direkt kompatible Empfänger (Plug and Play):

• ER6 2.4GHz ExpressLRSPWM Receiver
• ER8 2.4GHz ExpressLRSPWM Receiver
• ER8G & ER8GV ExpressLRS PWM Receiver

Sensoren an PWM-ExpressLRS-Empfängern ohne Plug-and-Play-UART:

Die meisten ExpressLRS-PWM-Empfänger sind direkt kompatibel. Empfänger ohne dedizierten UART-Port müssen für externe Sensoren umkonfiguriert werden: Zwei PWM-Ausgänge werden über die Web-Oberfläche des Empfängers (WLAN-Modus) oder das ExpressLRS-LUA-Skript als serieller UART belegt — einer als TX, einer als RX. Die übrigen PWM-Kanäle bleiben für Servos und Regler frei.

Für Empfänger, die nur Standard-Servopins bieten, gibt es als Zubehör das ERS Adapterkabel vom UART-Stecker des Sensors auf zwei Servostecker (TX und RX).

Sensorkonfiguration und Telemetrieaufzeichnung

Zur Konfiguration und Telemetrieanzeige auf dem EdgeTX-Sender dient das RadioMaster Sensor Configurator LUA. Es erlaubt das Anpassen der Sensoreinstellungen, die korrekte Telemetrieanzeige und die Datenaufzeichnung zur Auswertung nach dem Flug.

Nach dem Download den Sender im USB-SD-Modus mit einem Mac oder PC verbinden.

Die LUA-Dateien kopieren nach:
/SCRIPTS/TOOLS/

??RadioMaster ERS Sensors Configurator.lua herunterladen

*Für korrekte Drehzahlwerte muss die Polzahl des Motors eingestellt werden. Die richtige Angabe nennt der Motorhersteller.

*Relevant, wenn mehrere Drehzahlsensoren verwendet werden

Technische Daten

• Artikel: ERS-RB01 Drehzahlsensor (Brushless)
• Betriebsspannung: 5–8,4 V
• Stromaufnahme: 10 mA
• Messprinzip: kontaktierend
• Geeignet für: Brushless-Motoren
• Polpaarzahl: per LUA einstellbar
• Messbereich: 200–300.000 U/min
• Genauigkeit: ±0,1 %
• Temperaturbereich: ?10 °C bis +85 °C
• Abmessungen: 28 × 12 × 8 mm
• Gewicht: 4,8 g

Download

• Handbuch ERS-RB01
• RadioMaster ERS Sensors Configurator.lua
• Firmware der ERS-Sensorserie V1.3

Abmessungen

Gewicht

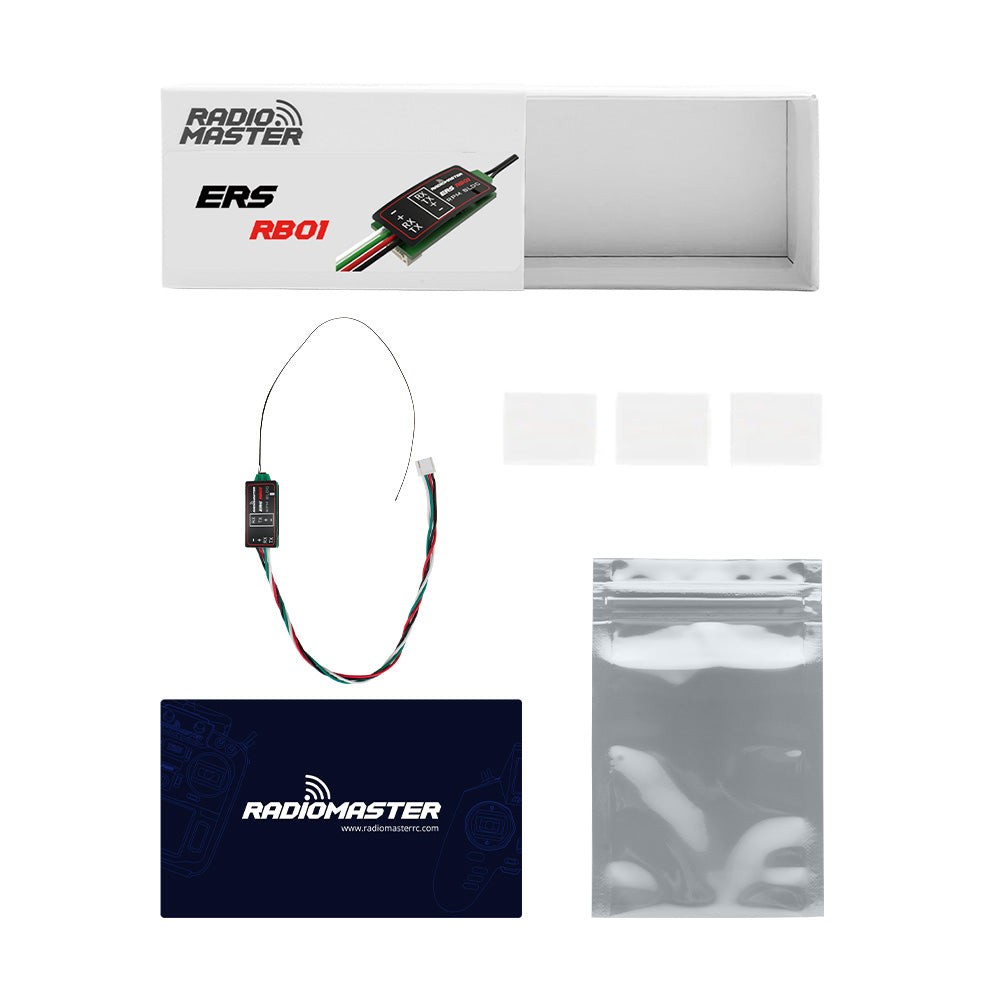

Lieferumfang

• 1 × ERS-RB01 Drehzahlsensor (Brushless)
• 3 × Schrumpfschlauch
• 1 × Karte mit QR-Code zum Handbuch
