RadioMaster ERS-BA01 barometrischer Höhensensor für ExpressLRS
inkl. MwSt. zzgl. Versandkosten
Lagerartikel, ca. 1-3 Werktage
Lieferzeit innerhalb Deutschlands
- Artikel-Nr.: PM-7609
- Hersteller: RadioMaster
- Artikelname: RM0157.ERS-BA01
- EAN: 4250902369613

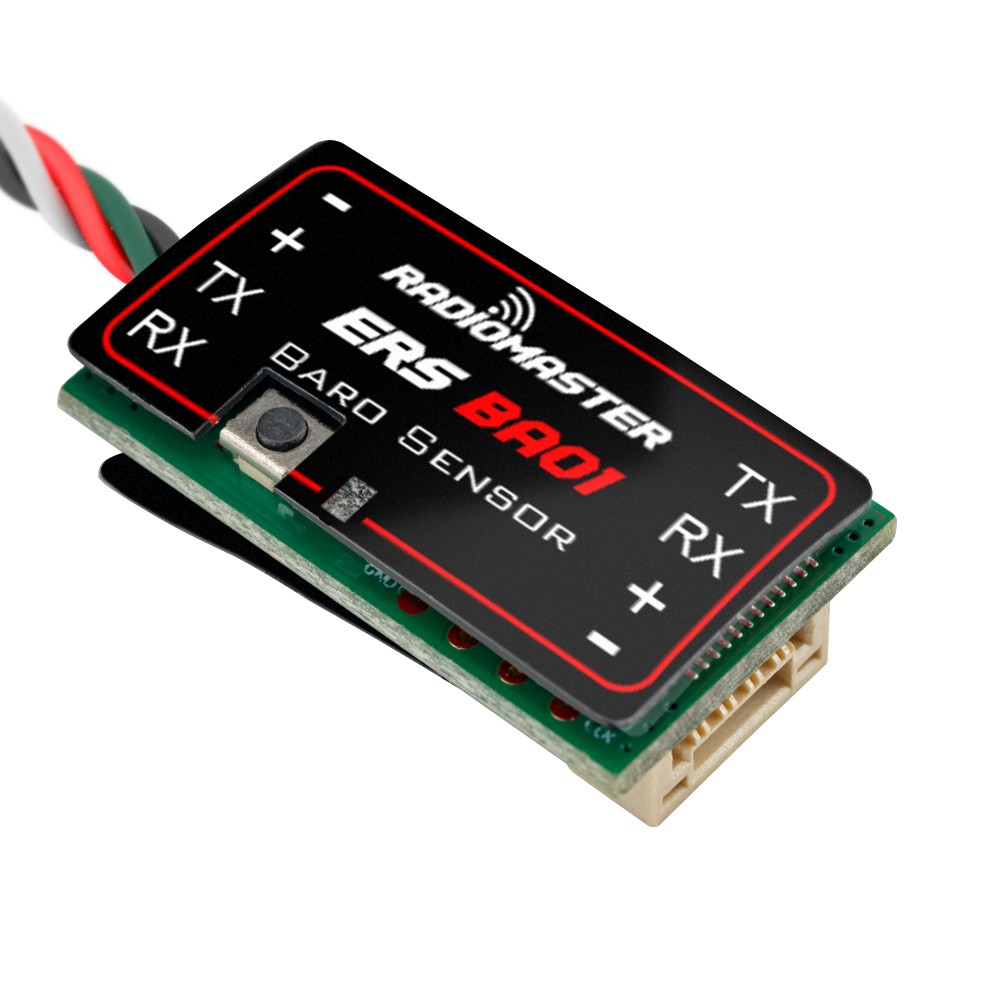

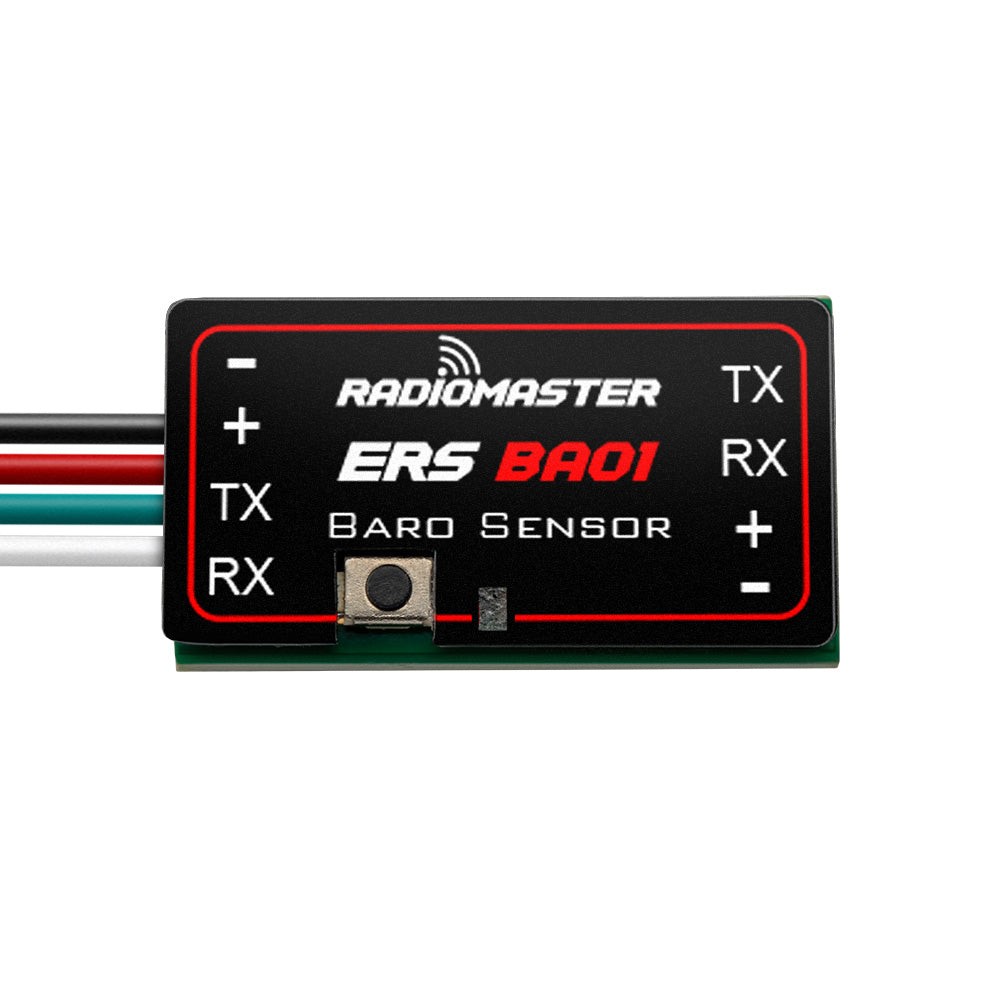

Der ERS-BA01 liefert kompatiblen ExpressLRS-Empfängern genaue Höhendaten in Echtzeit: Er misst den Luftdruck, rechnet ihn in eine präzise relative Höhe um und überträgt die Werte als Telemetrie an den EdgeTX-Sender.
Wie alle Sensoren der ERS-Familie unterstützt der ERS-BA01 Pass-Through: weitere Telemetriesensoren lassen sich einfach in Reihe anschließen.
Produktvideo
Eigenschaften
- Höhentelemetrie in Echtzeit: Wandelt den Luftdruck in eine genaue relative Höhe um, die direkt am Sender anliegt.
- Pass-Through für Erweiterungen: Ein-/Ausgangsport zum Durchschleifen weiterer ERS-Sensoren ohne Umverkabelung.
- Nahtlose ExpressLRS-Anbindung: Bindet sich über CRSF an unterstützte ExpressLRS-PWM-Empfänger an — schnell und zuverlässig.
Direkt kompatible Empfänger (Plug and Play):
- ER6 2.4GHz ExpressLRSPWM Receiver
- ER8 2.4GHz ExpressLRSPWM Receiver
- ER8G & ER8GV ExpressLRS PWM Receiver
Sensoren an PWM-ExpressLRS-Empfängern ohne Plug-and-Play-UART:
Die meisten ExpressLRS-PWM-Empfänger sind direkt kompatibel. Empfänger ohne dedizierten UART-Port müssen für externe Sensoren umkonfiguriert werden: Zwei PWM-Ausgänge werden über die Web-Oberfläche des Empfängers (WLAN-Modus) oder das ExpressLRS-LUA-Skript als serieller UART belegt — einer als TX, einer als RX. Die übrigen PWM-Kanäle bleiben für Servos und Regler frei.
Für Empfänger, die nur Standard-Servopins bieten, gibt es als Zubehör das ERS Adapterkabel vom UART-Stecker des Sensors auf zwei Servostecker (TX und RX).
Sensorkonfiguration und Telemetrieaufzeichnung
Zur Konfiguration und Telemetrieanzeige auf dem EdgeTX-Sender dient das RadioMaster Sensor Configurator LUA. Es erlaubt das Anpassen der Sensoreinstellungen, die korrekte Telemetrieanzeige und die Datenaufzeichnung zur Auswertung nach dem Flug.
Nach dem Download den Sender im USB-SD-Modus mit einem Mac oder PC verbinden.
Die LUA-Dateien kopieren nach:
/SCRIPTS/TOOLS/
??RadioMaster ERS Sensors Configurator.lua herunterladen
Technische Daten
- Artikel: ERS-BA01 Barometersensor
- Betriebsspannung: 5–8,4 V
- Stromaufnahme: 9 mA
- Höhengenauigkeit: ±0,5 m
- Temperaturbereich: ?10 °C bis +85 °C
- Abmessungen: 23,5 × 13 × 7 mm
- Gewicht: 3,5 g
Download
Abmessungen
Gewicht

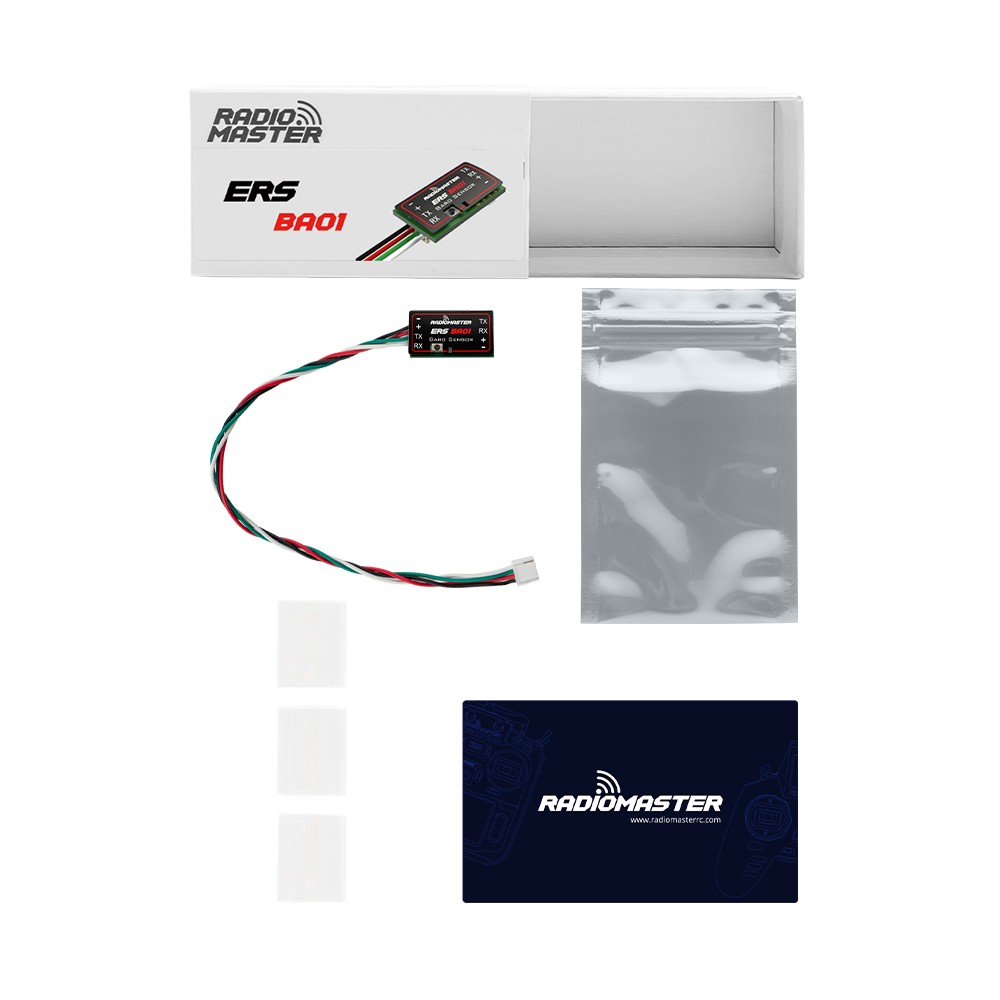

Lieferumfang
- 1 × ERS-BA01 barometrischer Höhensensor
- 3 × Schrumpfschlauch
- 1 × Karte mit QR-Code zum Handbuch
