PM Q-685 klappbarer Carbon Quadcopter Rahmen - RTF Komplettset

PM Q-685 klappbarer Carbon Quadcopter Rahmen für bis zu 1kg Nutzlast- RTF Drohne Komplettset mit Herelink

Aufgrund vieler Kundenanfragen haben wir ein kompaktes  Drohnen RTF -Komplettset für bis zu 1kg Nutzlast entwickelt, welches lange Flugzeiten zu einem attraktiven Gesamtpreis ermöglicht.

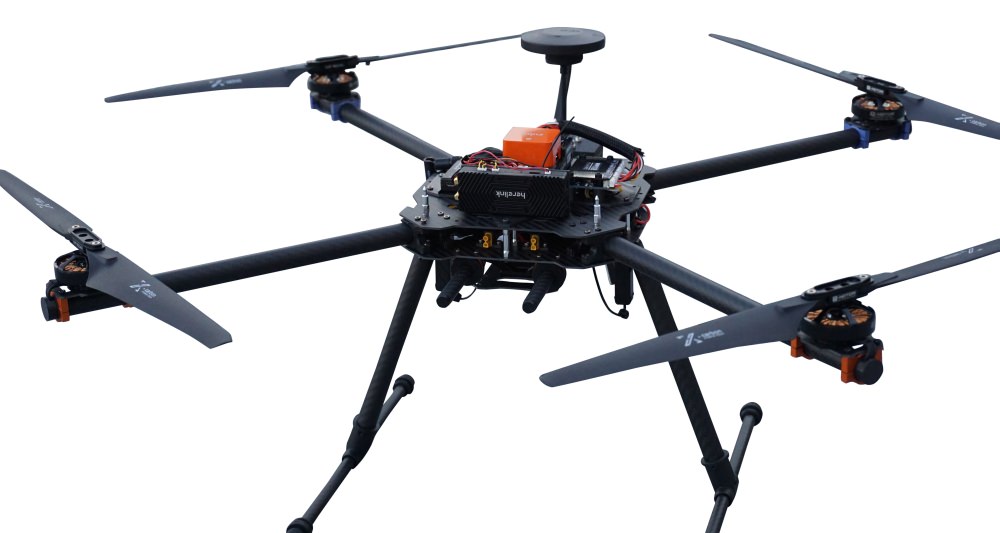

Das Ergebnis ist der PM Q-685, ein klappbarer Quadcopter mit einem Durchmesser von 685mm (Motormitte zu Motormitte).

Erreichen konnten wir dies durch die Verwendung vielfach bewährter Standardkomponenten, die optimal aufeinander abgestimmt wurden. Die Komponenten wurden bei uns gezielt vermessen um eine optimale Effizienz erreichen zu können. Viele Stunden auf dem Prüfstand sowie durch Testflüge mit unseren Werkstattcoptern und Feedback aus der Praxis haben uns zur Auswahl und Kombination der nun in Serie verbauten Komponenten bewogen.

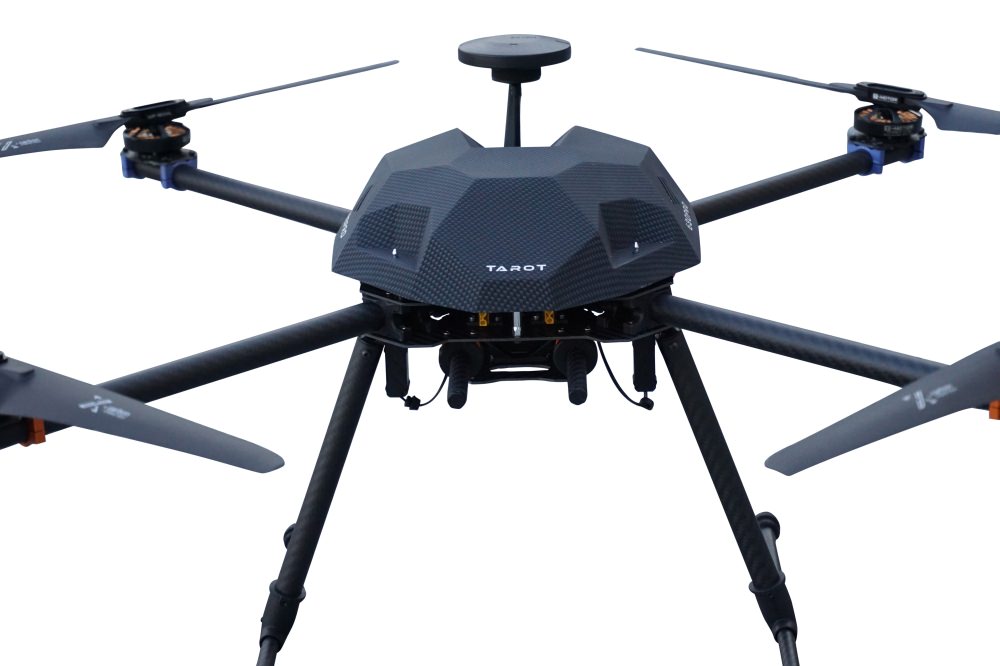

Bewusst verzichtet wurde auf einen speziell geplanten Rahmen und optische Sonderlösungen, da sich diese oftmals als Preistreiber identifizieren lassen. Stattdessen haben wir auf bewährtes gesetzt und dieses durch eigenentwickelte 3D gedruckte Bauteile ergänzt, um eine saubere Verkabelung und Anordnung der Komponenten und eine ansprechende Optik zu ermöglichen.

Update Aug 2022: Ab August ist nun die neue Version des Herelinks als Fernsteuerung mit integriert.

Update Okt 2021: Auf Grund der schlechten Verfügbarkeit des 433Mhz Holybro Sets werden alle neuen Q-685 nun ohne Telemetrie Set ausgeliefert. Als Alternative bieten wir z.B. die sehr hochwertigen 868Mhz RFDesign Telemetrie Bundles gegen Aufpreis an.

Angeboten wird ein komplett montierter, eingestellter und testgeflogener Multicopter welcher ohne Payload ca. 50 Minuten Flugzeit ermöglich (ca. 40 Minuten bei 500g Payload / ca. 33 Minuten bei 1000g Payload).

Das Gewicht des Multicopters inklusive aller Elektronik und Haube liegt bei lediglich 1550g. Damit sind inkl. 1000g Payload und 11000mah GensAce Akku ein Abfluggewicht von deutlich unter 4kg möglich.

Verbaut wurden ausschließlich namhafte Komponenten führender Hersteller wie Tarot, T-Motor, Mauch, Hex Technology und Holybro.

Die Antriebskomponenten (Motoren, Propeller, Regler) stammen allesamt vom Marktführer T-Motor.

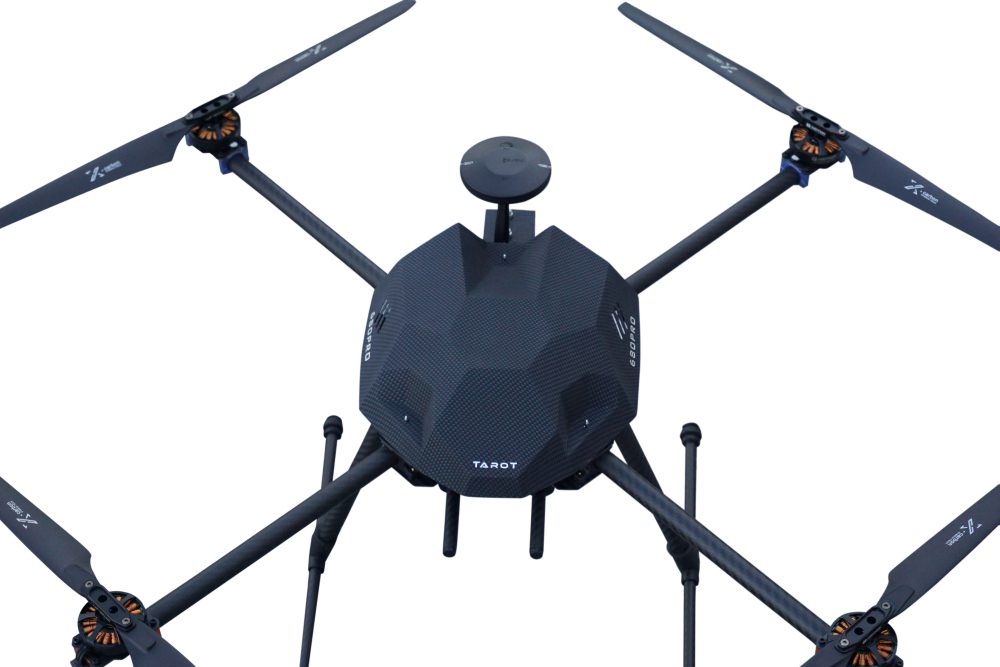

Auch auf den wünschenswerten Komfort wurde nicht verzichtet. Der Rahmen ist kompakt verstaubar, da er über einen Klappmechanismus verfügt. Auch die Carbon-Komposite Propeller sind klappbar und der Rahmen verfügt über ein elektrisches Landegestell.

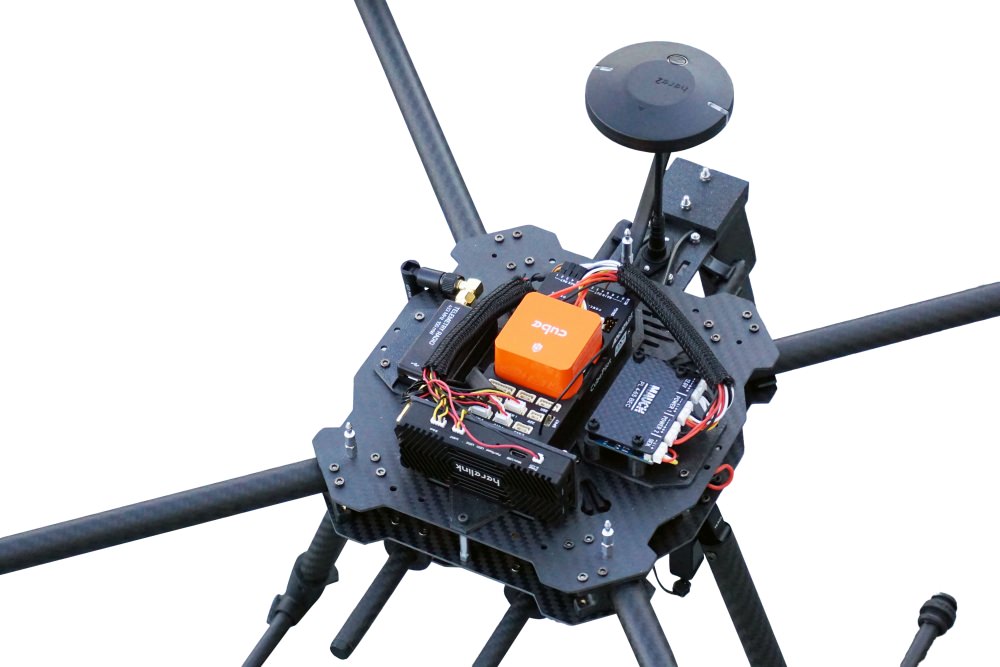

Verbaut wurde ein moderner Pixhawk 2.1 Open Source Flightcontroller (Cube Orange+) welcher bereits über einen ADS-B Empfänger verfügt. Ein GPS ist ebenfalls vorhanden, sodass alle GPS gestützten Flugmodi verfügbar sind (RTH, Wegpunkte, ….). Das verwendete Here 3 GPS ist mit einer entsprechenden Basis auch RTK fähig!  Abgerundet wird das ganze durch eine redundante Spannungsversorgung des Flightcontrollers der Firma Mauch.

In Verbindung mit dem Herelink System bieten wir eine sehr moderne Fernsteuerung an, welche sich perfekt in die Pixhawk-Architektur integriert und zudem gleichzeitig einen HDMI Downlink für zwei Kameras anbietet. Die Fernsteuerung verwendet das 2,4Ghz Band, es sind bis zu 12km Reichweite möglich.

Die Herelink-Fernsteuerung verfügt auch bereits über ein großes Farbdisplay sodass die Drohne perfekt für die Ein-Mann-Bedienung ausgelegt ist.

Ersatzteile für den PM-Q685 sind leicht und preiswert zu beschaffen und bei uns lagernd, sodass eine Langlebigkeit des Sets sichergestellt werden kann.

Der Rahmen verfügt über eine Gimbal-Montageschiene im Standard Tarot-Format (10mm Carbonrohre mit 60mm Abstand (Rohrmitte zu Rohrmitte) sodass auch Gimbals und sonstiges Zubehör problemlos nachgerüstet werden kann.

Im Lieferumfang ist bereits ein Gens Ace Tattu 11000mah Akku enthalten, weitere Akkus sind ebenfalls bei uns erhältlich.

Diese Drohne wird auf Kundenwunsch gefertigt. Die Lieferzeit beträgt ca. 5-7 Werktage.

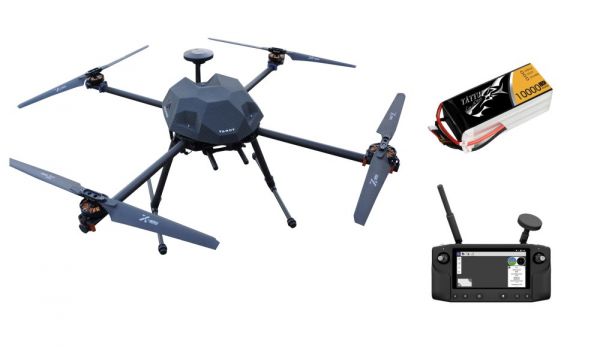

Lieferumfang dieses RTF Sets:

• PM Q-685 Quadcopter inkl. Rahmen, Motoren, Reglern, Propellern, Flightcontroller fertig aufgebaut, eingestellt und getestet

• Herelink Fernsteuerung

• 6S 11000mah Gens Ace Tattu (Lieferung erfolgt direkt durch Gens Ace)

Möglicher Anwendungsfall aus der Praxis - Die Kitzrettung mit Wärmebildkamera

Der PM Q-685 eignet sich auch hervorragend zur Rehkitz-Rettung.

Der von uns entwickelte und gebaute Multicopter ist ideal für Kitzrettungs-Einsätze.

Durch die von uns übernommenen Zusammenbau – und Einstellarbeiten am Multicopter haben es Kitzrettungsvereine komfortabel und müssen nicht erst viel Zeit mit der Konzeption, dem Bau und den Einstellungen aufwenden.

Wir liefern Ihnen einen komplett flugfertigen und eingestellten Copter mit dem Sie direkt los legen können. Durch die hohe Effizienz lassen sich so lange Flugzeiten erreichen. Durch den Klappmechanismus und die Klapppropeller kann der Copter platzsparend zusammen geklappt werden, sodass ein Transport in jedem herkömmlichen Fahrzeug problemlos möglich ist. Angekommen auf dem Feld oder der Wiese lässt sich der Copter in wenigen Sekunden ausklappen und ist flugbereit.

Der Copter wurde bewusst von uns aus erprobten Standard-Komponenten zusammengestellt. So können auch jeder Zeit Ersatzteile beschafft werden.

Durch die von uns optimal eingestellten Werte bietet der PM Q-685 ein ruhiges und angenehmes Flugverhalten. In der Kombination mit dem Herelink-System kann das Fliegen auch von Beginnern und Einsteigern erlernt werden.

Benötigt wird dann lediglich noch eine Wärmebildkamera mit ensprechender Gimbal.

Wenden Sie sich jeder Zeit an uns – wir beraten Sie gerne!

Technische Daten des Premium-Modellbau PM Q-685 Quadcopters:

• Bauart: Quadcopter (klappbar)

• Durchmesser (Motor zu Motor): 685mm

• Gewicht (Rahmen mit Haube und aller elektrische Komponenten): 1550g (Gewicht inkl. Gens Ace Tattu 11000mah Akku: 2900g)

• Sinnvolle Nutzlast (Payload): bis zu 1kg

• Betriebsspannung: 6S 11000mah Gens Ace Tattu ist im Lieferumfang enthalten

• Fernsteuerung: Hex Technology Herelink (Fernsteuerung und HDMI Downlink)

• Flightcontroller: Hex Technology Cube Orange+ mit Here 3+ RTK GPS (Pixhawk 2.1 Open Source)

• Motoren: T-Motor Antigravity Serie 4006

• Regler: T-Motor F55 4in1, 32bit Blheli

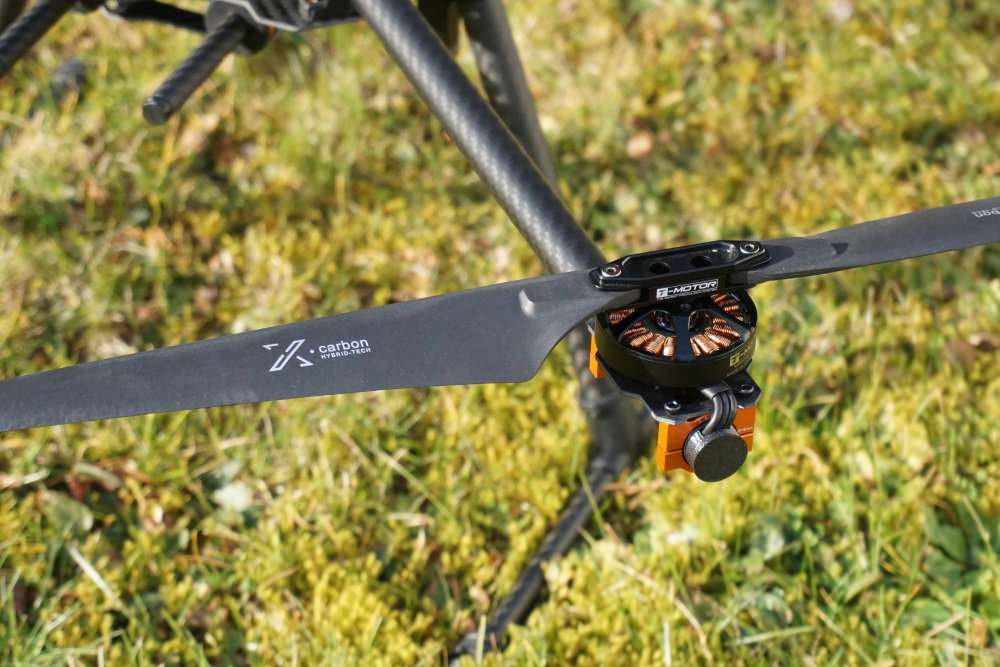

• Propellergröße: 16 Zoll Carbon Komposite Propeller (MF1604 von T-Motor)

• Gimbal Montageschiene: 10mm Carbonrohre (60mm Abstand von Rohrmitte zu Rohrmitte)

• Bodenfreiheit: 205mm bis Mitte Montageschiene
