Cubepilot CubeLAN 8-Port Switch CP-06342

Cubepilot CubeLAN 8-Port Switch CP-06342
70,90 € * 74,90 € * (5,34% gespart)

inkl. MwSt. zzgl. Versandkosten

Lagerartikel, ca. 1-3 Werktage
Lieferzeit innerhalb Deutschlands

  • PM-7207
  • Cubepilot
  • CP-06342
  • 4250902365622
body { font-family: system-ui, -apple-system, Segoe UI, Roboto, Helvetica, Arial, "Apple... mehr
Produktinformationen "Cubepilot CubeLAN 8-Port Switch CP-06342"

CubeLAN 8 Port Switch

Miniatur‑Ethernet‑Switch zur Verbindung von bis zu acht Ethernet‑Geräten. Kompatibel mit Cube Red und CubeNode.

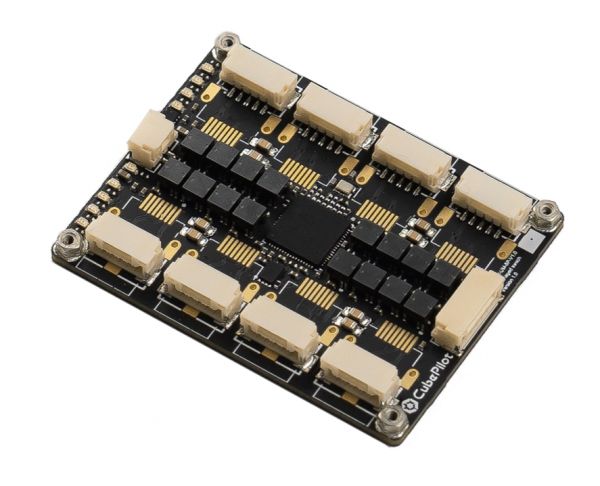

CubeLAN 8 Port Switch Produktfoto
Abbildung: CubeLAN 8‑Port Switch

Recommended Operating Conditions

Parameter Min Max Einheit
Vin 4 5.5 V
Betriebstemperatur (Umgebung) 0 70

Electrical Specifications

Abmessungen 41.15 × 52.58 mm
Geschwindigkeit 10/100M
Steckertyp (Power) JST SM02B‑GHS
Steckertyp (Ethernet) JST SM05B‑GHS / TE Connectivity 2294415‑1
Auto MDI‑MDIX Unterstützt

Mechanical Specifications

Mechanische Maße
Mechanische Maße
Board-Übersicht / ETH-Port-Positionen
Board‑Übersicht / ETH‑Port‑Positionen

Pinout Definition

5‑poliger JST‑Ethernet‑Port

5‑poliger JST Port – Pinreihenfolge
5‑poliger JST‑Port – Pinreihenfolge
Pin Belegung
1 Ethernet RX+
2 Ethernet RX‑
3 Ground
4 Ethernet TX+
5 Ethernet TX‑

8‑poliger JST‑Ethernet‑Port

8‑poliger JST Port – Pinreihenfolge
8‑poliger JST‑Port – Pinreihenfolge
Pin Belegung
1 Ethernet RX+
2 Ethernet RX‑
3 Ethernet TX+
4 Keine Verbindung (NC)
5 Keine Verbindung (NC)
6 Ethernet TX‑
7 Keine Verbindung (NC)
8 Keine Verbindung (NC)

2‑poliger Power‑Port

Pin 1: Ground   |   Pin 2: +5 V VCC‑Eingang

Quelle: CubeLAN 8 Port Switch – CubePilot Dokumentation. Stand: „Last updated 6 months ago“.

Diese Datei ist eine aufbereitete HTML‑Version der öffentlich verfügbaren Seite. Bilder sind direkt auf die Originalquelle verlinkt.

Weiterführende Links zu "Cubepilot CubeLAN 8-Port Switch CP-06342"

Hersteller gemäß (GPSR (EU)2023/988):

CubePilot Pty. Ltd. ABN 51 635 914 886, Unit 2, 3 Dyson Court, BREAKWATER VIC 3219, Australia www.cubepilot.com

Inverkehrbringer:

Premium-Modellbau Würch GmbH, Geschäftsführer: Steffen Würch, Torenstrasse 9, 88709 Meersburg, Deutschland, Tel: 07046 38795100, www.premium-modellbau.de
