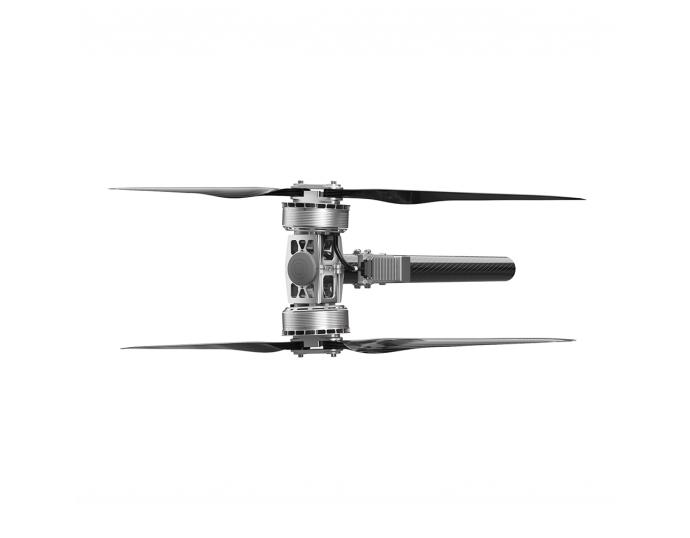

T-Motor Arm Set A-Serie X-A16L-24S 35kv + 24S FOC 260A + EFZ6324 (80mm Rohr)
inkl. MwSt. zzgl. Versandkosten
Versandkostenfreie Lieferung
innerhalb Deutschlands
Lieferzeit ca. 2 Wochen
- Artikel-Nr.: PM-7578
- Hersteller: T-Motor
- Artikelname: X-A16L-24S
- EAN: 4250902369309
T-Motor Arm Set A-Serie X-A16L-24S 35kv + 24S FOC 260A + EFZ6324 (80mm Rohr)
A16 L-24S (Motor)+24S FOC 260A (ESC) +EFZ6324 (Propeller)
Wichtig zur Bestellmenge – Abgabe nur paarweise
Ein Artikel ist eine Antriebseinheit: ein Motor mit Regler, Armaufnahme und dem zugehörigen Propeller.
Propeller werden vom Hersteller ausschließlich als Paar ausgeliefert (1× CW + 1× CCW). Deshalb ist die Abgabe der Antriebssets immer nur paarweise möglich: je Paar erhalten Sie eine Antriebseinheit mit CW-Motor und eine mit CCW-Motor, dazu ein Paar Propeller.
Die Bestellmenge muss deshalb gerade sein – Quadrocopter 4×, Hexacopter 6×, Octocopter 8×.
Beispiel: Bestellmenge 4 ergibt 4 Antriebseinheiten – 2× mit CW- und 2× mit CCW-Motor – sowie 2 Paar Propeller.
Auf einen Blick
-
Modell: X-A16 L-24S KV35
-
Rohrdurchmesser: 80mm
-
Empfohlener Akku: 24~28S (LiPo)
-
Nennschub: 70~75kg
-
Maximalschub: 156kg
-
Wirkungsgrad bei Nennschub: 6.6g/W (70kg)
-
Gewicht: 15100±2%g (Incl. Wires+Propeller)
-
Schutzart: IPX5
-
Statorgröße: 155*35mm
-
KV: 35
Technische Zeichnung
Specification
| Model No. | X-A16 L-24S KV35 | Tube Size | 80mm |
| Setup | A16 L-24S (Motor)+24S FOC 260A (ESC) +EFZ6324 (Propeller) | Wire Material, Wire Gauge, Color | Power Wires: 8#AWG Red & Black Signal Wires: 5+1 Shielded |
| Recommended Battery | 24~28S (LiPo) | Wire Length | 2400±5mm |
| Rated Thrust | 70~75kg | Weight | 15100±2%g (Incl. Wires+Propeller) |
| Efficiency At Rated Thrust | 6.6g/W (70kg) | IP | IPX5 |
| Max. Thrust | 156kg | Recommended Ambient Temperature | -20~55? |
| Stator Size | 155*35mm | KV | 35 |
Test Data
Messspannung 93 V
| Throttle | Current (A) | Thrust (g) | Torque (N·m) | RPM | Motor Efficiency (%) | Overall Efficiency (gf/W) |
|---|---|---|---|---|---|---|
| 30% | 14.01 | 16601 | 13.24 | 822 | 87.87 | 12.80 |
| 35% | 25.97 | 25284 | 19.99 | 1007 | 87.67 | 10.52 |
| 40% | 41.20 | 35052 | 27.50 | 1179 | 89.00 | 9.19 |
| 45% | 61.06 | 45844 | 36.00 | 1345 | 89.66 | 8.11 |
| 50% | 82.70 | 57730 | 45.33 | 1501 | 91.06 | 7.54 |
| 55% | 112.39 | 69467 | 54.86 | 1644 | 90.77 | 6.67 |
| 60% | 145.33 | 81966 | 64.74 | 1781 | 89.73 | 6.09 |
| 65% | 178.72 | 94260 | 74.59 | 1906 | 89.94 | 5.70 |
| 70% | 217.76 | 106519 | 84.67 | 2023 | 88.95 | 5.28 |
| 75% | 255.58 | 118632 | 94.97 | 2129 | 89.46 | 5.01 |
| 80% | 296.81 | 130061 | 104.98 | 2226 | 89.03 | 4.73 |
| 85% | 333.48 | 141077 | 114.14 | 2314 | 89.58 | 4.57 |
| 90% | 376.99 | 151334 | 123.38 | 2393 | 88.56 | 4.34 |
| 95% | 402.44 | 156782 | 129.48 | 2434 | 88.54 | 4.21 |
| 100% | 407.72 | 156970 | 129.44 | 2438 | 87.52 | 4.16 |
Important: Data may vary under different testing standards due to factors such as equipment, methodology, and environment.
Packing List
Lieferumfang je Artikel: 1× Antriebseinheit gemäß Herstellerangabe „A16 L-24S (Motor)+24S FOC 260A (ESC) +EFZ6324 (Propeller)“. Propellerabgabe paarweise, siehe Hinweis oben.
