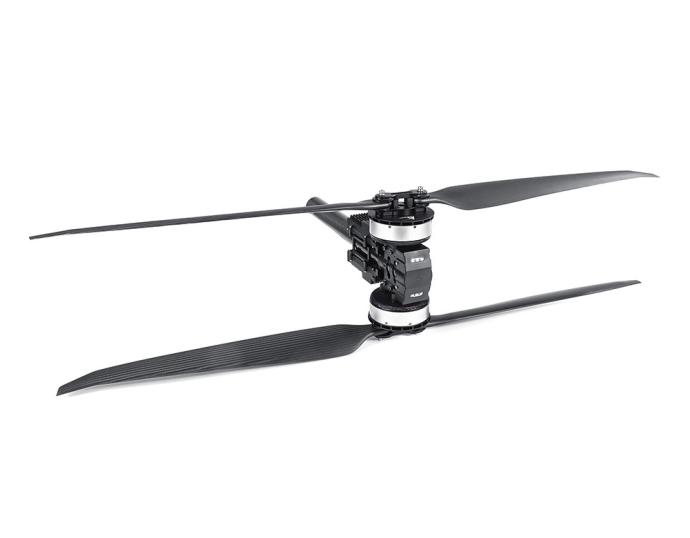

T-Motor Arm Set A-Serie X-A12XL-14S 77kv + 14S FOC 200A + PFZ4918P (50mm Rohr)
inkl. MwSt. zzgl. Versandkosten
Versandkostenfreie Lieferung
innerhalb Deutschlands
Lieferzeit ca. 2 Wochen
- Artikel-Nr.: PM-7569
- Hersteller: T-Motor
- Artikelname: X-A12XL-14S
- EAN: 4250902369217
T-Motor Arm Set A-Serie X-A12XL-14S 77kv + 14S FOC 200A + PFZ4918P (50mm Rohr)
X-A12XL-14S (Motor)+14S FOC 200A (ESC) +PFZ4918P (Prop)
Wichtig zur Bestellmenge – Abgabe nur paarweise
Ein Artikel ist eine Antriebseinheit: ein Motor mit Regler, Armaufnahme und dem zugehörigen Propeller.
Propeller werden vom Hersteller ausschließlich als Paar ausgeliefert (1× CW + 1× CCW). Deshalb ist die Abgabe der Antriebssets immer nur paarweise möglich: je Paar erhalten Sie eine Antriebseinheit mit CW-Motor und eine mit CCW-Motor, dazu ein Paar Propeller.
Die Bestellmenge muss deshalb gerade sein – Quadrocopter 4×, Hexacopter 6×, Octocopter 8×.
Beispiel: Bestellmenge 4 ergibt 4 Antriebseinheiten – 2× mit CW- und 2× mit CCW-Motor – sowie 2 Paar Propeller.
Auf einen Blick
-
Modell: X-A12XL KV77
-
Rohrdurchmesser: 50mm
-
Empfohlener Akku: 12~14S (LiPo)
-
Nennschub: 30~35kg
-
Maximalschub: 69.7kg
-
Wirkungsgrad bei Nennschub: 7.4g/W (32kg)
-
Gewicht: 5170±2%g (incl. Wires+prop)
-
Schutzart: IPX6
-
Statorgröße: 111*22mm
-
KV: 77
Technische Zeichnung
Specification
| Model No. | X-A12XL KV77 | Tube size | 50mm |
| Setup | X-A12XL-14S (Motor)+14S FOC 200A (ESC) +PFZ4918P (Prop) | Wire material, wire gauge, color | Power wires: 10#AWG red & black Signal wires: 5P Teflon |
| Recommended battery | 12~14S (LiPo) | Wire length | 1700±5mm |
| Rated thrust | 30~35kg | Weight | 5170±2%g (incl. Wires+prop) |
| Efficiency at rated thrust | 7.4g/W (32kg) | IP | IPX6 |
| Max. thrust | 69.7kg | Recommended ambient temperature | -20?55? |
| Stator size | 111*22mm | KV | 77 |
Test Data
Messspannung 54 V
| Throttle | Current (A) | Thrust (g) | Torque (N·m) | RPM | Motor Efficiency (%) | Overall Efficiency (gf/W) |
|---|---|---|---|---|---|---|
| 30% | 10.22 | 8153 | 4.60 | 1031 | 88.62 | 14.53 |
| 35% | 18.57 | 12128 | 6.93 | 1253 | 89.27 | 11.90 |
| 40% | 29.68 | 16632 | 9.56 | 1460 | 89.66 | 10.21 |
| 45% | 43.67 | 21590 | 12.46 | 1658 | 90.20 | 9.01 |
| 50% | 60.32 | 26861 | 15.50 | 1841 | 90.24 | 8.11 |
| 55% | 79.44 | 32258 | 18.66 | 2014 | 90.25 | 7.40 |
| 60% | 100.91 | 37682 | 21.90 | 2174 | 90.04 | 6.80 |
| 65% | 125.32 | 43274 | 25.30 | 2323 | 89.52 | 6.29 |
| 70% | 151.00 | 48789 | 28.47 | 2460 | 88.52 | 5.89 |
| 75% | 179.02 | 53973 | 31.68 | 2585 | 87.33 | 5.49 |
| 80% | 207.14 | 58916 | 34.72 | 2698 | 86.35 | 5.18 |
| 85% | 233.40 | 63138 | 37.21 | 2787 | 84.83 | 4.93 |
| 90% | 260.08 | 66367 | 39.32 | 2862 | 82.57 | 4.65 |
| 95% | 283.30 | 69714 | 41.18 | 2925 | 81.12 | 4.48 |
| 100% | 285.51 | 69713 | 41.14 | 2926 | 80.44 | 4.45 |
Important: Data may vary under different testing standards due to factors such as equipment, methodology, and environment.
Packing List
Lieferumfang je Artikel: 1× Antriebseinheit gemäß Herstellerangabe „X-A12XL-14S (Motor)+14S FOC 200A (ESC) +PFZ4918P (Prop)“. Propellerabgabe paarweise, siehe Hinweis oben.
