T-Motor Arm Set A-Serie A14-24S 37kv + 24S FOC 120A + MF56P (50mm Rohr)
inkl. MwSt. zzgl. Versandkosten
Versandkostenfreie Lieferung
innerhalb Deutschlands
Lieferzeit ca. 2 Wochen
- Artikel-Nr.: PM-7566
- Hersteller: T-Motor
- Artikelname: A14-24S
- EAN: 4250902369187

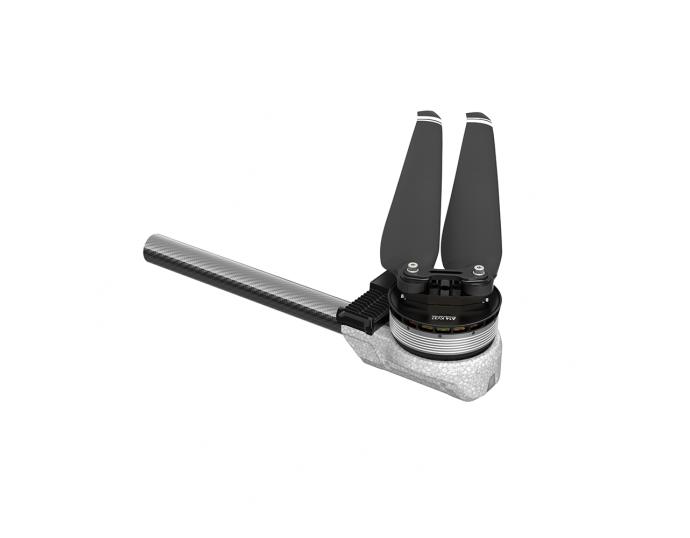

T-Motor Arm Set A-Serie A14-24S 37kv + 24S FOC 120A + MF56P (50mm Rohr)
A14-24S (Motor)+24S FOC 120A (ESC)+MF56P (Propeller)
Wichtig zur Bestellmenge – Abgabe nur paarweise
Ein Artikel ist eine Antriebseinheit: ein Motor mit Regler, Armaufnahme und dem zugehörigen Propeller.
Propeller werden vom Hersteller ausschließlich als Paar ausgeliefert (1× CW + 1× CCW). Deshalb ist die Abgabe der Antriebssets immer nur paarweise möglich: je Paar erhalten Sie eine Antriebseinheit mit CW-Motor und eine mit CCW-Motor, dazu ein Paar Propeller.
Die Bestellmenge muss deshalb gerade sein – Quadrocopter 4×, Hexacopter 6×, Octocopter 8×.
Beispiel: Bestellmenge 4 ergibt 4 Antriebseinheiten – 2× mit CW- und 2× mit CCW-Motor – sowie 2 Paar Propeller.
Auf einen Blick
-
Modell: A14-24S KV37
-
Rohrdurchmesser: 50mm
-
Empfohlener Akku: 24S (LiPo)
-
Nennschub: 25~27kg
-
Maximalschub: 60kg
-
Wirkungsgrad bei Nennschub: 9.5g/W (25kg)
-
Gewicht: 4330±2%g (Incl. Wires+Propeller)
-
Schutzart: IPX6
-
Statorgröße: 138*25mm
-
KV: 37
Technische Zeichnung
Specification
| Model No. | A14-24S KV37 | Tube Size | 50mm |
| Setup | A14-24S (Motor)+24S FOC 120A (ESC)+MF56P (Propeller) | Wire Material, Wire Gauge, Color | Power Wires: 10#AWG Red & Black Signal Wires: 5P Teflon |
| Recommended Battery | 24S (LiPo) | Wire Length | 1550±5mm |
| Rated Thrust | 25~27kg | Weight | 4330±2%g (Incl. Wires+Propeller) |
| Efficiency At Rated Thrust | 9.5g/W (25kg) | IP | IPX6 |
| Max. Thrust | 60kg | Recommended Ambient Temperature | -20~55? |
| Stator Size | 138*25mm | KV | 37 |
Test Data
Messspannung 92 V
| Throttle | Current (A) | Thrust (g) | Torque (N·m) | RPM | Motor Efficiency (%) | Overall Efficiency (gf/W) |
|---|---|---|---|---|---|---|
| 30% | 7.95 | 10171 | 6.14 | 984 | 86.20 | 13.90 |
| 35% | 11.72 | 13336 | 8.07 | 1126 | 87.90 | 12.30 |
| 40% | 16.17 | 16815 | 10.14 | 1254 | 89.30 | 11.30 |
| 45% | 21.52 | 20485 | 12.33 | 1395 | 90.70 | 10.30 |
| 50% | 27.92 | 24481 | 14.67 | 1527 | 91.30 | 9.50 |
| 55% | 35.10 | 28696 | 17.18 | 1632 | 90.90 | 8.90 |
| 60% | 43.68 | 32971 | 19.91 | 1758 | 91.40 | 8.20 |
| 65% | 53.22 | 37645 | 22.77 | 1872 | 91.30 | 7.70 |
| 70% | 64.07 | 42146 | 25.66 | 1992 | 91.20 | 7.20 |
| 75% | 75.98 | 46747 | 28.72 | 2082 | 90.10 | 6.70 |
| 80% | 86.95 | 50908 | 31.29 | 2174 | 89.60 | 6.40 |
| 85% | 94.05 | 53388 | 32.91 | 2217 | 88.80 | 6.20 |
| 90% | 100.57 | 55599 | 34.24 | 2247 | 87.70 | 6.10 |
| 95% | 108.22 | 57954 | 35.84 | 2307 | 87.80 | 5.90 |
| 100% | 116.38 | 60491 | 37.38 | 2336 | 86.30 | 5.70 |
Important: Data may vary under different testing standards due to factors such as equipment, methodology, and environment.
Packing List
Lieferumfang je Artikel: 1× Antriebseinheit gemäß Herstellerangabe „A14-24S (Motor)+24S FOC 120A (ESC)+MF56P (Propeller)“. Propellerabgabe paarweise, siehe Hinweis oben.
