T-Motor Arm Set A-Serie A12XL-14S 77kv + 14S FOC 200A + MF4918P (50mm Rohr)
inkl. MwSt. zzgl. Versandkosten
Versandkostenfreie Lieferung
innerhalb Deutschlands
Lieferzeit ca. 2 Wochen
- Artikel-Nr.: PM-7556
- Hersteller: T-Motor
- Artikelname: A12XL-14S
- EAN: 4250902369088

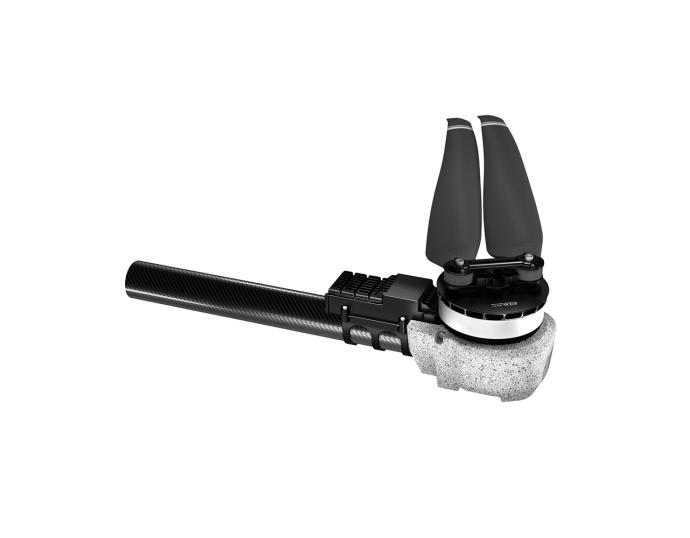

T-Motor Arm Set A-Serie A12XL-14S 77kv + 14S FOC 200A + MF4918P (50mm Rohr)
A12XL-14S (Motor)+14S FOC 200A (ESC)+ MF4918P (Prop)
Wichtig zur Bestellmenge – Abgabe nur paarweise
Ein Artikel ist eine Antriebseinheit: ein Motor mit Regler, Armaufnahme und dem zugehörigen Propeller.
Propeller werden vom Hersteller ausschließlich als Paar ausgeliefert (1× CW + 1× CCW). Deshalb ist die Abgabe der Antriebssets immer nur paarweise möglich: je Paar erhalten Sie eine Antriebseinheit mit CW-Motor und eine mit CCW-Motor, dazu ein Paar Propeller.
Die Bestellmenge muss deshalb gerade sein – Quadrocopter 4×, Hexacopter 6×, Octocopter 8×.
Beispiel: Bestellmenge 4 ergibt 4 Antriebseinheiten – 2× mit CW- und 2× mit CCW-Motor – sowie 2 Paar Propeller.
Auf einen Blick
-
Modell: A12XL KV77
-
Rohrdurchmesser: 50mm
-
Empfohlener Akku: 12~14S (LiPo)
-
Nennschub: 20~22kg
-
Maximalschub: 43.6kg
-
Wirkungsgrad bei Nennschub: 8.7g/W (21kg)
-
Gewicht: 2800±2%g (incl. Wires+prop)
-
Schutzart: IPX6
-
Statorgröße: 111*22mm
-
KV: 77
Technische Zeichnung
Specification
| Model No. | A12XL KV77 | Tube size | 50mm |
| Setup | A12XL-14S (Motor)+14S FOC 200A (ESC)+ MF4918P (Prop) | Wire material, wire gauge, color | Power wires?10#AWG red & black Signal wires: 5P Teflon |
| Recommended battery | 12~14S (LiPo) | Wire length | 1700±5mm |
| Rated thrust | 20~22kg | Weight | 2800±2%g (incl. Wires+prop) |
| Efficiency at rated thrust | 8.7g/W (21kg) | IP | IPX6 |
| Max. thrust | 43.6kg | Recommended ambient temperature | -20?55? |
| Stator size | 111*22mm | KV | 77 |
Test Data
Messspannung 54 V
| Throttle | Current (A) | Thrust (g) | Torque (N·m) | RPM | Motor Efficiency (%) | Overall Efficiency (gf/W) |
|---|---|---|---|---|---|---|
| 30% | 9.80 | 7526 | 4.15 | 1092 | 89.90 | 14.30 |
| 35% | 14.72 | 10046 | 5.50 | 1249 | 90.80 | 12.70 |
| 40% | 20.72 | 12653 | 6.90 | 1410 | 91.50 | 11.40 |
| 45% | 28.18 | 15595 | 8.48 | 1560 | 91.40 | 10.30 |
| 50% | 36.67 | 18627 | 10.07 | 1740 | 93.50 | 9.50 |
| 55% | 46.38 | 21583 | 11.70 | 1860 | 91.90 | 8.70 |
| 60% | 57.24 | 24530 | 13.36 | 1950 | 89.30 | 8.00 |
| 65% | 70.08 | 27829 | 15.12 | 2100 | 89.20 | 7.50 |
| 70% | 83.33 | 30804 | 16.73 | 2193 | 87.00 | 7.00 |
| 75% | 98.18 | 33819 | 18.35 | 2280 | 84.40 | 6.50 |
| 80% | 114.04 | 36613 | 19.93 | 2400 | 83.30 | 6.10 |
| 85% | 131.55 | 39391 | 21.45 | 2463 | 80.00 | 5.70 |
| 90% | 143.36 | 40907 | 22.29 | 2523 | 78.40 | 5.40 |
| 95% | 160.09 | 42808 | 23.25 | 2607 | 75.90 | 5.10 |
| 100% | 171.82 | 43604 | 23.72 | 2610 | 72.40 | 4.90 |
Important: Data may vary under different testing standards due to factors such as equipment, methodology, and environment.
Packing List
Lieferumfang je Artikel: 1× Antriebseinheit gemäß Herstellerangabe „A12XL-14S (Motor)+14S FOC 200A (ESC)+ MF4918P (Prop)“. Propellerabgabe paarweise, siehe Hinweis oben.
