Airbot Systems Mini Carrier Board PDB Combo - Trägermodul für Cube Orange
Airbot Systems Mini Carrier Board PDB Combo - Trägermodul für Cube Orange
Airbot Systems Mini Carrier Board PDB Combo - Trägermodul für Cube Orange
Airbot Systems Mini Carrier Board PDB Combo - Trägermodul für Cube Orange
Airbot Systems Mini Carrier Board PDB Combo - Trägermodul für Cube Orange
Airbot Systems Mini Carrier Board PDB Combo - Trägermodul für Cube Orange

€129.90 *
Content: 1 Stück

Prices incl. VAT plus shipping costs

 Free Shiping within Germany

In Stock
Delivery time appr. 1-3 workdays within Germany

  • Order number: PM-6427
  • Hersteller: Airbot systems
  • Artikelname: ASX-004
  • EAN: 4250902363277
Description Evaluations 0
Description
Das Airbot Systems Mini Carrier Board ist ein kompaktes Carrier Board für den Cube Orange /... more
Close menu
Product information "Airbot Systems Mini Carrier Board PDB Combo - Trägermodul für Cube Orange"

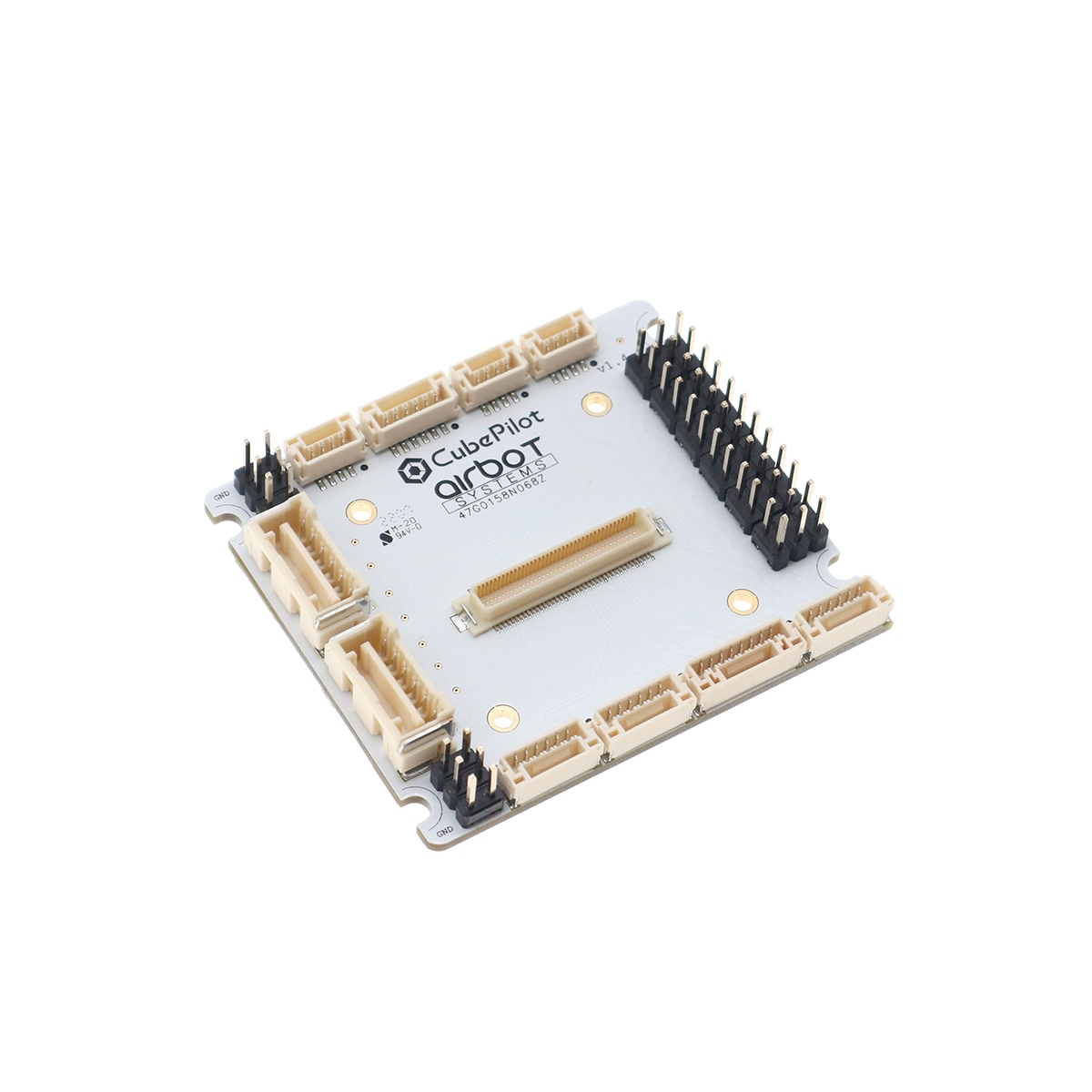

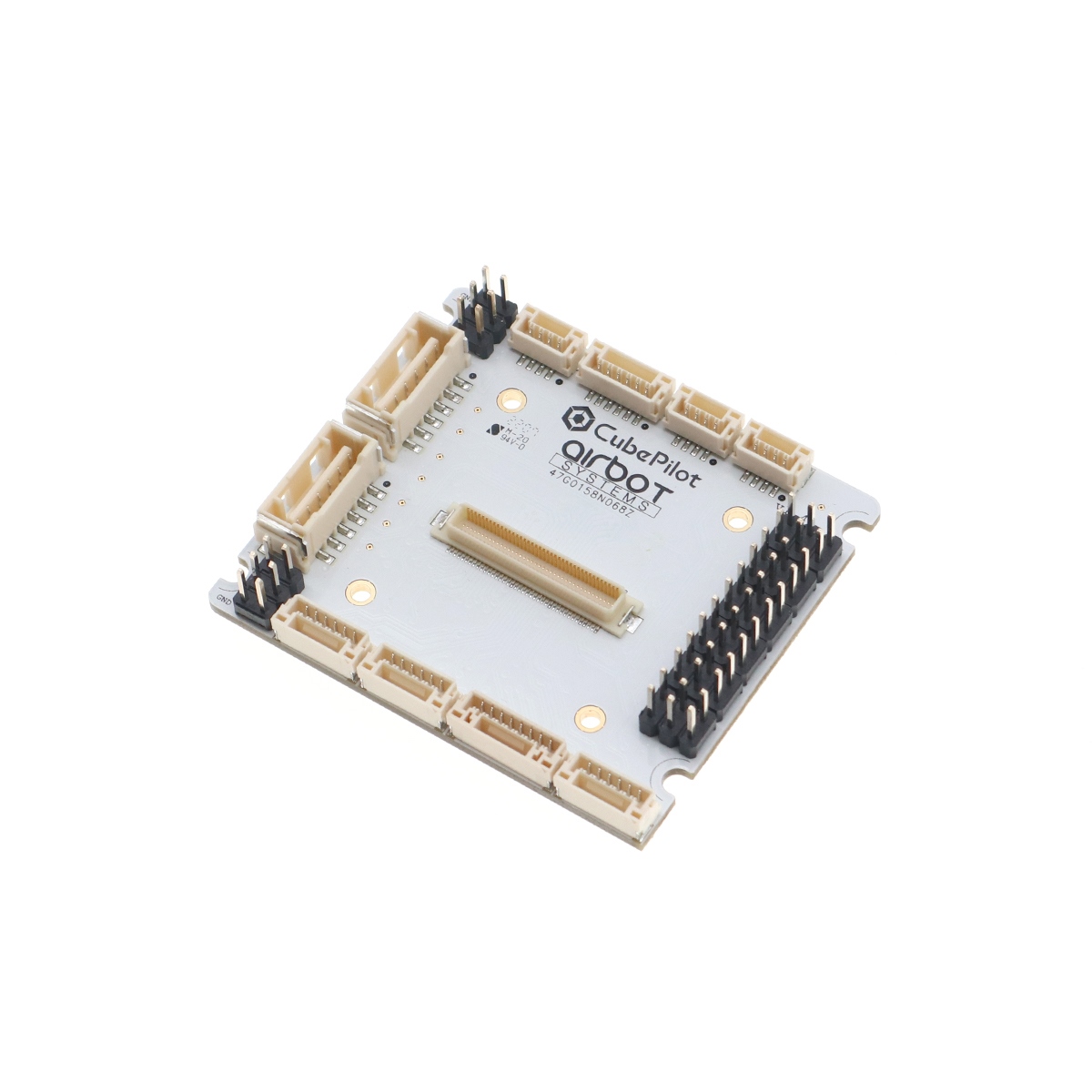

Das Airbot Systems Mini Carrier Board ist ein kompaktes Carrier Board für den Cube Orange / Orange+ Flightcontroller.

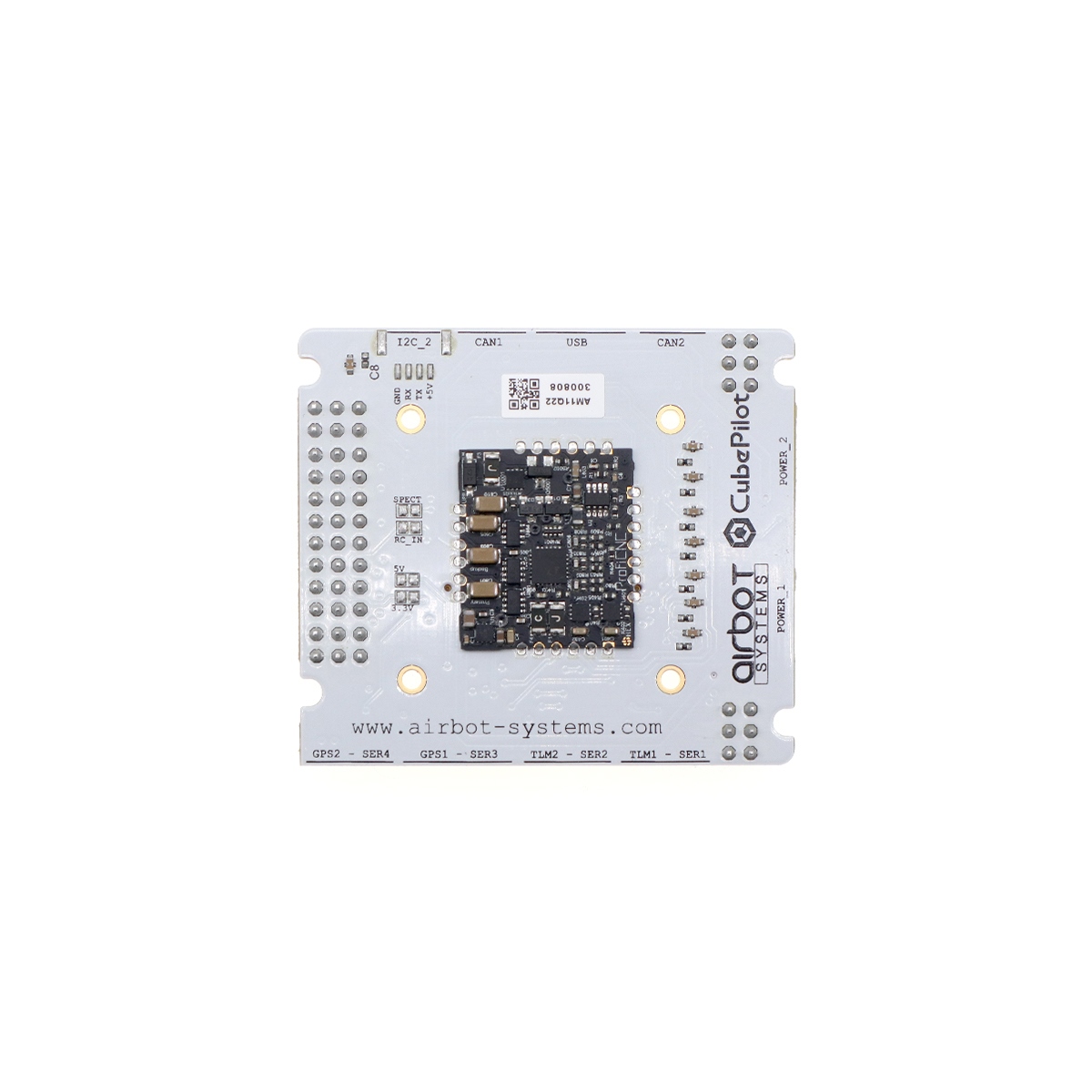

Auf dem Board ist das PSM Modul (Power Selection Module von HEX) verbaut, welches im Fall eines teilweisen Ausfalls der Spannungsversorgung des Cubes zwischen den Power Ports 1 + 2 entsprechend umschalten kann.

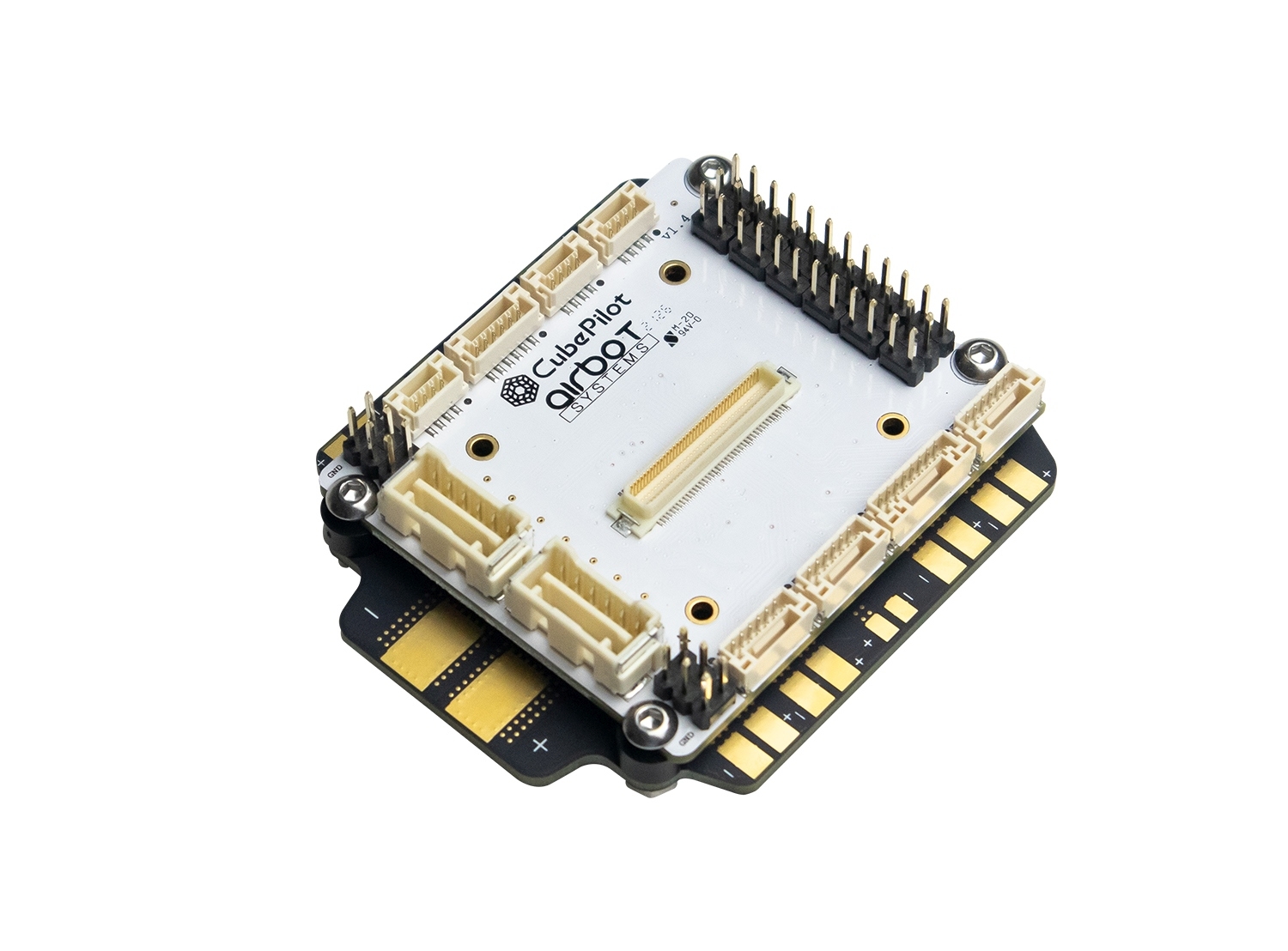

Komplettset inkl. Mini Carrier Board und PDB



TECHNICAL SPECIFICATIONS:

MINI CARRIER BOARD :
Dimensions : 50.5*57.5mm (1.98*2.26 inch)
Height with cube: 24.65 mm (EXCL. PSM + 2.75 mm approx)
Weight: 19gr (0.041 lb) (incl. connectors and PSM)

MINI POWER DISTRIBUTION BOARD :
Dimensions : 60.5*69mm (2.36*2.71 inch)
Weight: 21gr (0.046 lb)

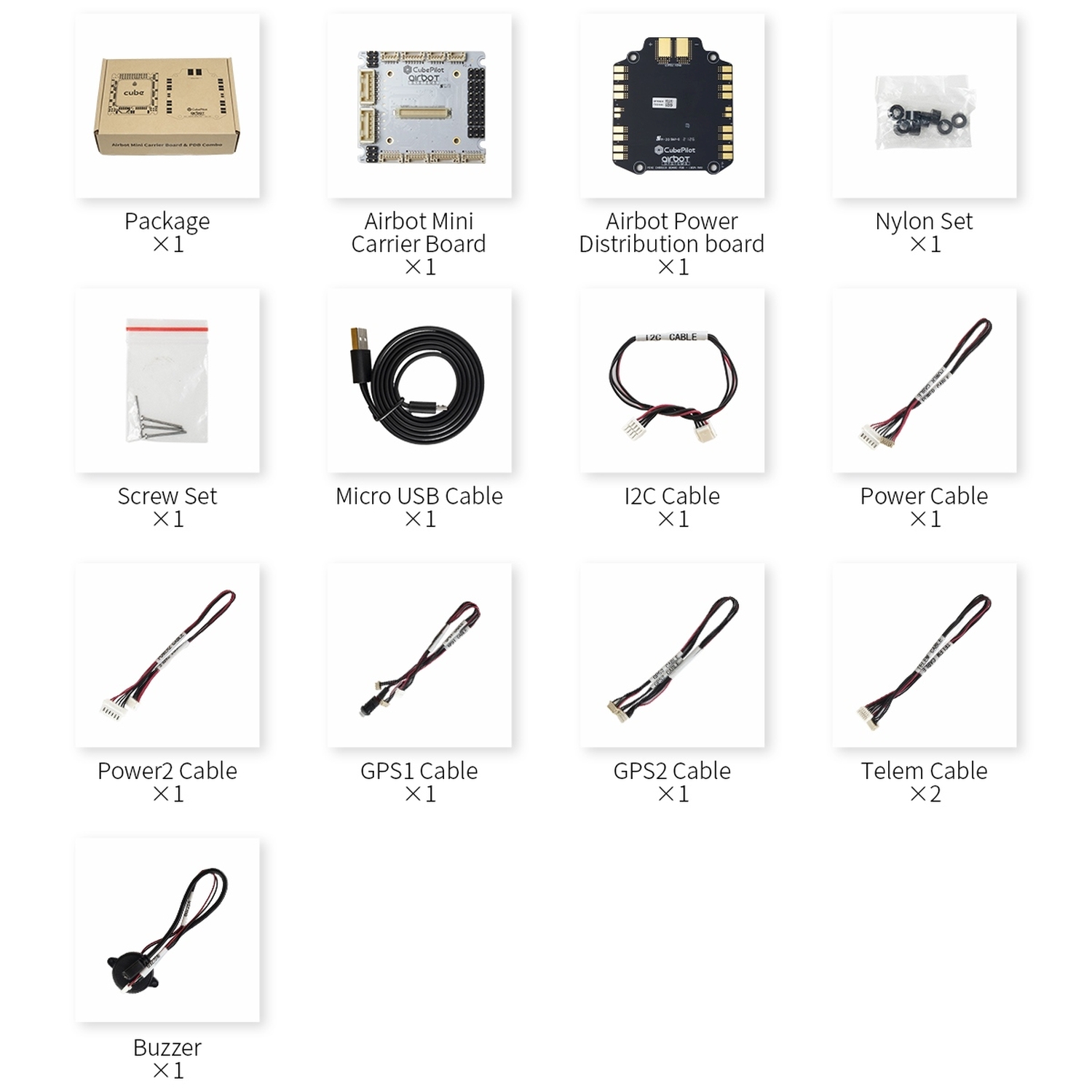

Lieferumfang:

- 1x  Airbot Mini Carrier Board und PDB im Bundle

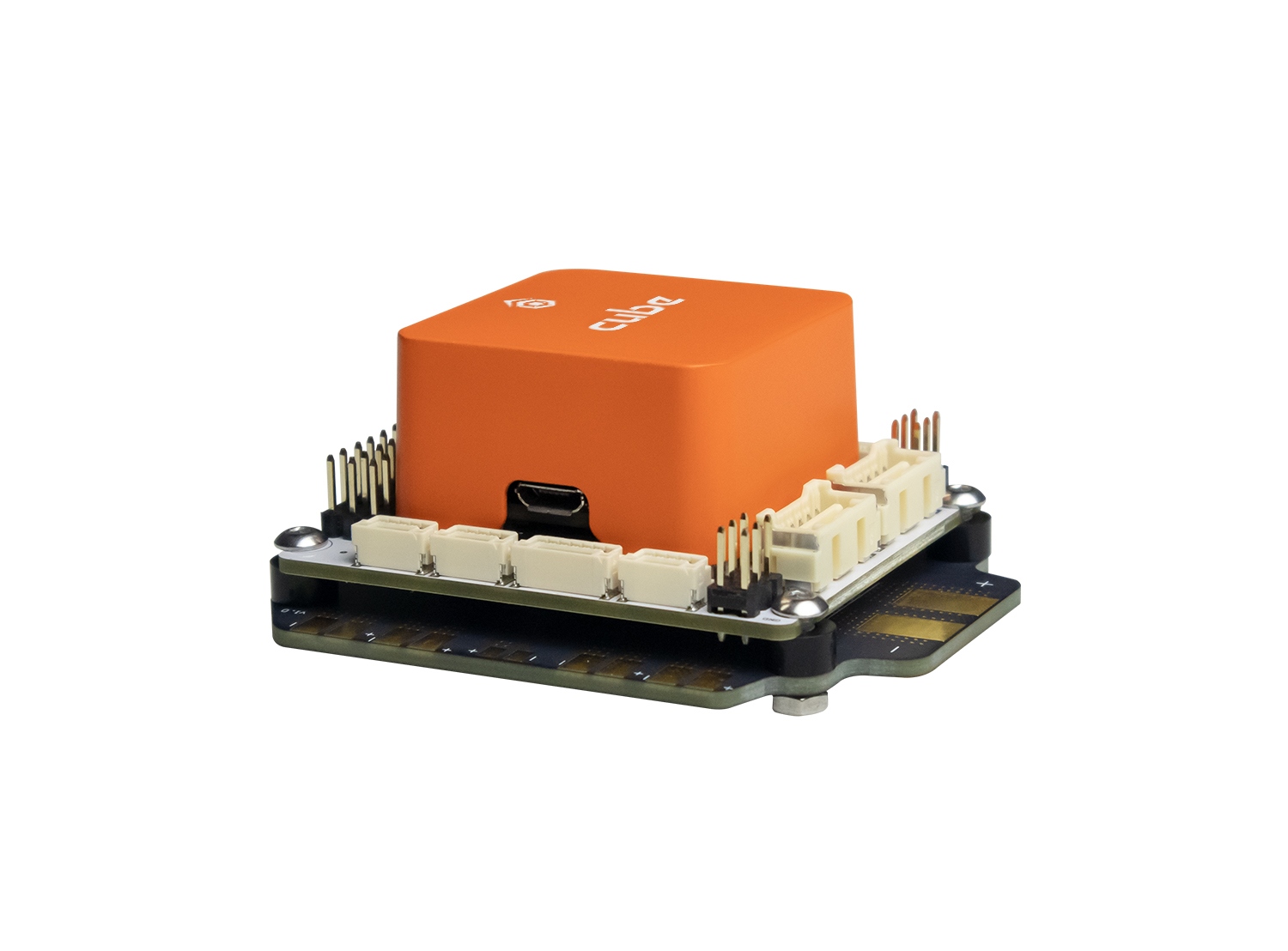

Ein Cube ist nicht im Lieferumfang enthalten und dient nur zur Illustrationszwecken auf den Fotos.

Link zur Airbot Systems Gitbook Seite mit weiteren Informationen:

 https://airbot-systems.gitbook.io/airbot-public-wiki/mini-carrier-board





The Airbot Systems Mini carrier board is one of the way to install a Cube on a drone. The Mini carrier board encapsulate all the wiring in a 50.5x57.5mm board, in order to save space and weight for applications which have size limits.



FEATURES :

Dual power inputs (redundant power with automatic switch to the second power source when first one fails)

Easy to install on drone (see the mounting pattern above)

Power distribution & voltage protection (providing current to each connector)

Motor PWM signal distribution (up to 8 motors - distributed on corners)

Standard 2.54mm servo PPM/S.BUS/Spectrum RC input (+5v/+3.3v selectable power from carrier board)

AUX VCC pins are connected together. This allows powering the AUX rail externally.



NOTE: Pixhawk 2.1 Cube  NOT included.

Related links to "Airbot Systems Mini Carrier Board PDB Combo - Trägermodul für Cube Orange"

Hersteller gemäß (GPSR (EU)2023/988):

Airbot Systems, 188, avenue Victor Hugo, 16100 Cognac, Frankreich www.airbot-systems.com
